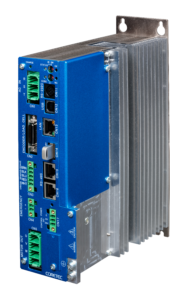

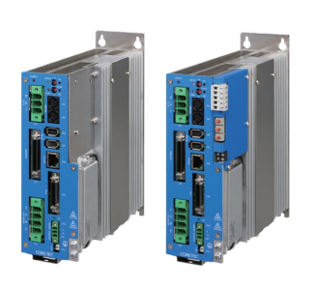

専用コントローラ
専用コントローラにACサーボナットランナーを接続し、締付動作を行います。

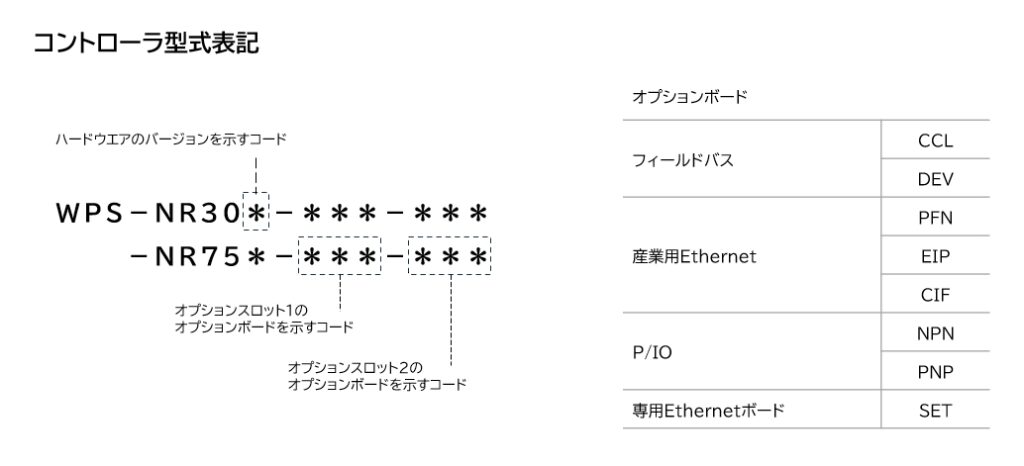

| 項目 | 内容 | |
| 周囲条件 | 温度 | 0～50℃ |
| 湿度 | 85％以下（結露無きこと） | |
| 標高 | 標高1000m以下 | |
| 設置場所 | 腐食性ガス、切削油、金属粉、油等の有害な場所は不可 | |
| 動力電源 | 電圧・周波数・許容範囲 | WPS-NR75：三相 AC200～230V±10%、50/60Hz ※1、※2 WPS-NR30：三相 AC100～230V±10%、50/60Hz ※3 |
| 突入電流 | 6A(20msで1Aに減衰) | |
| 接地 | D種接地工事、（30Ω以下が望ましい） | |
| 制御電源 | DC24V±10% | |
| 制御電源消費電力 | 8W(オプションボードを含まず) | |
| 冷却方式 | WPS-NR75：強制空冷 WPS-NR30：自然空冷 |
|
| 取付方法 | 背面パネル取付型 | |
| 耐震動 | 0.5G（10～50Hz） | |
| 耐衝撃 | 5G | |
| 制御方式 | エンコーダフィードバックによるセミクローズドループ | |
| シリアル通信RS-485 | 専用プロトコル マルチドロップ接続 | |
| シリアル通信RS-232C | 19.2～76.8kbps 専用プロトコル | |
| Ethernet | UDP/IP 固定IPアドレス 対応プロトコル：WPS NR Configurator、WPSワイドリンク |
|
| 入力信号 | スタート、リセット、プログラム選択、ユーザー入力ビットなど | |
| 出力信号 | 運転準備、動作中、判定、アラーム、ユーザー出力ビットなど | |
| 状態表示 | 専用LED4個 | |
| ケーブル長 | 最大30m | |
| 実行プログラム | 31点 | |
| 実行結果保存機能 | USBメモリ | |
| 数値結果データ | データサイズ 約1kB。 | |
| 波形結果データ | 1ポイントのサイズ 4バイト 波形種類 トルク、角度とオプション2種類 1ページのポイント数 1000ポイント。 最大ページ数 USBメモリに保存する場合 20ページ、PCに保存する場合は100ページ。 サンプリング周期 0.25msから1000ms。 |
|
| USBメモリ | 最大容量32GB。使用可能なUSBメモリ規格 USB2.0、3.0、3.1。 | |
| 保護クラス | Ⅰ(IEC/EN 61800-5-1) | |
| IPコード | IP00 | |
| 適合規格 | IEC 61800-5-1：2007 / EN61800-5-1：2007 | |
| 汚損度 | Ⅱ (IEC/EN 60664-1) | |
| 過電圧カテゴリ | III (IEC/EN 60664-1) | |
※1 2500,2600,2900シリーズのツールについては必ず三相で電源を供給してください。
※2 AC220V以上での使用は回生放電の頻度が高まります。必要に応じてより大型の回生抵抗を準備してください。
※3 AC100Vの場合はツールの最大速度が約50%に制限されます。また急加速を行うと不足電圧のアラームが発生することがあります。
そのような場合はツールパラメータの加速時間をより大きな数値に設定してください。

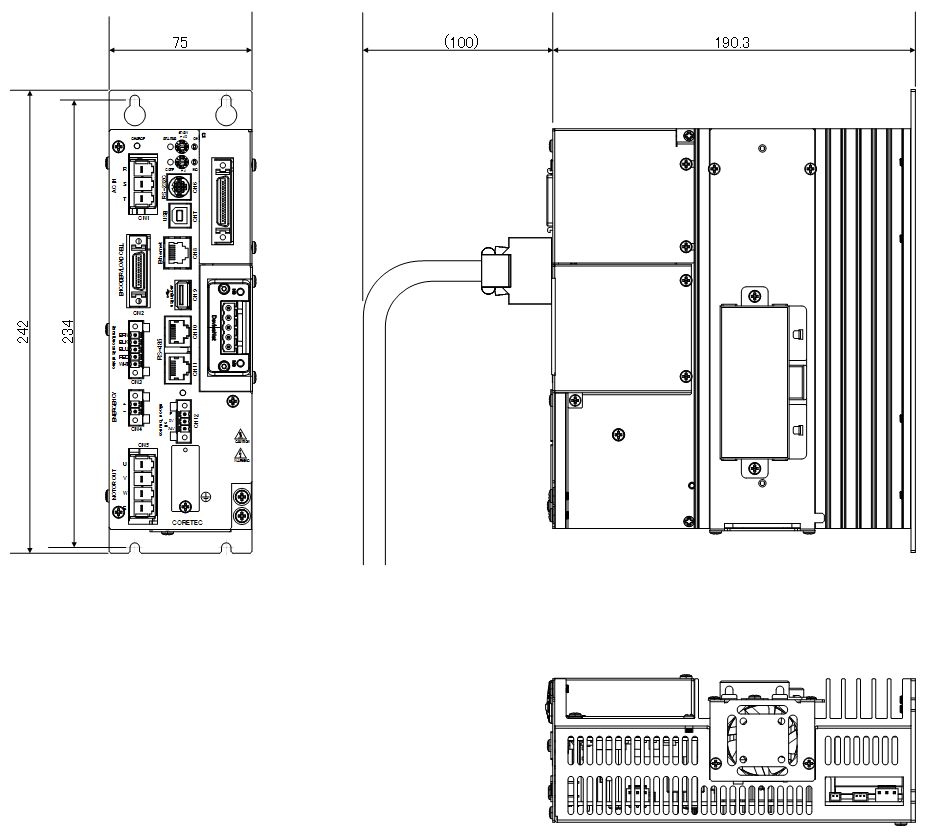

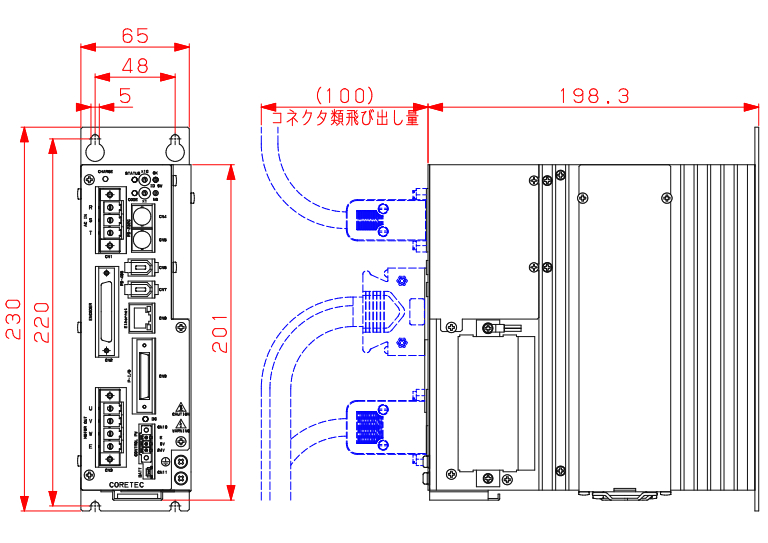

WPS-NR-75**
※図面データは担当営業または、お問い合わせフォームよりご連絡ください。
※画像をクリックすると拡大表示します。

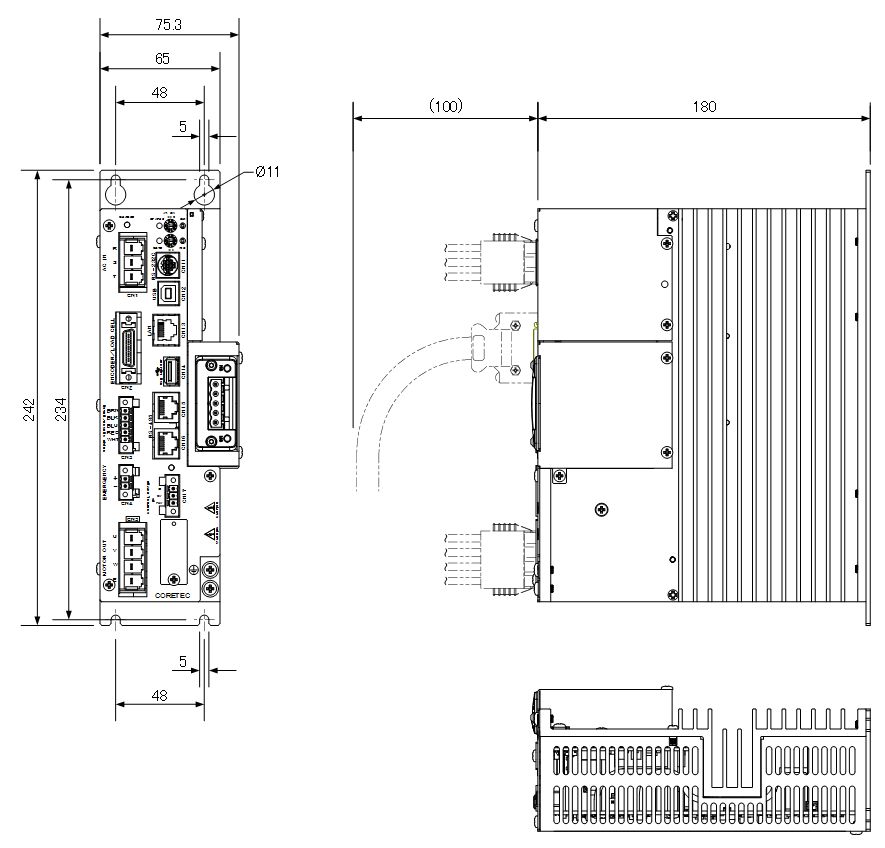

WPS-NR-30**
※図面データは担当営業または、お問い合わせフォームよりご連絡ください。
※画像をクリックすると拡大表示します。

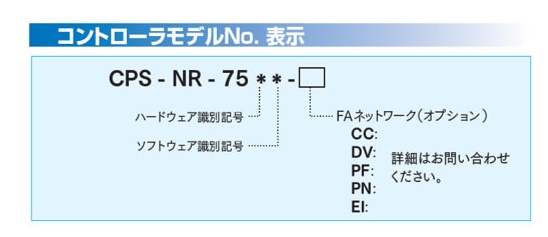

| 項目 | 内容 | |
| 外形 | 外形寸法参照 | |
| 周囲条件 | 温度 | 0～50℃ |
| 湿度 | 85％以下（結露無きこと） | |
| 標高 | 標高1000m以下 | |
| 設置場所 | 腐食性ガス、切削油、金属粉、油等の有害な場所は不可 | |
| 動力電源 | 三相又は単相 AC100～230V±10%、50/60Hz ※ AC100Vでご使用の場合は、様々な制約を受ける場合があります。 |
|
| 接地 | D種接地工事 | |
| 制御電源 | DC24V±10% | |
| 制御電源消費電力[W] | 15 | |
| 冷却方式 | 強制空冷 | |
| 取付方法 | 背面パネル取付型 | |
| 耐震動 | 0.5G（10～50Hz） | |
| 耐衝撃 | 5G | |
| 制御方式 | エンコーダフィードバックによるセミクローズドループ | |
| シリアル通信 RS-485 |
19.2～76.8kbps 専用プロトコル マルチドロップ接続 | |
| シリアル通信 RS-232C |
19.2～76.8kbps 専用プロトコル | |
| Ethernet | UDP/IP 固定IPアドレス | |
| トルクセンサ分解能 | 12Bit | |
| 入力信号 | スタート、リセット、プログラム選択、ユーザー入力ビットなど | |
| 出力信号 | 運転準備、動作中、判定、アラーム、ユーザー出力ビットなど | |
| 状態表示 | 専用LED4個 | |
| ケーブル長 | 最大30m | |
| 実行プログラム | 31点 | |
| 実行結果保存機能 | 2700回分 | |
