サンプルテストサービス

安定した外観検査には、照明の角度や照度などの最適な条件を見つけることが重要です。
コアテックではさまざまなワークの撮像テストが行える環境をご用意しています!
  • 何を準備すれば良いのかわからない…
  • 接写型ラインカメラを試してみたいけど、準備が大変そう…
  • 接写型ラインカメラで撮像をしたいけど、ワークを搬送する環境がない…
  • 照明の角度や照度を変えながら、最適な条件を見つけたい…
  • 画像処理まで、検討してほしい…

コアテックにおまかせください!

照明の”種類”を試せます

欠点が安定的に撮像できる照明を探せます。

■照明種類
反射照明 / 正反射照明 / 透過照明 /
同軸落射照明

照明の”条件”を試せます

同じ照明でも、照射角度や照度を変えることで欠点の写り方が変わります

検査システムもおまかせください!

撮像する条件が見つかれば、OK/NGを判定する画像処理の検討も行います。
搬送速度などの仕様条件を考慮した、検査システムをご提案します。

サンプルテストサービスの流れ

各項目をクリックすると詳細をご覧いただけます。

お客様 コアテック お客様 コアテック お客様

事前にサンプルを支給したほうが良いですか?

欠点が安定して撮像できる条件を見つけるため、調整を繰り返します。
そのため、時間を要する場合がありますので、事前にサンプルをご支給いただいた上で、⑦現場での確認をしていただくのがおすすめです。
機密等の理由がある場合は⑤サンプルテストでご来社時にお持ちください。

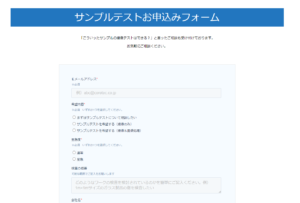

①ご依頼受付(お申込みフォーム)お客様

サンプルテストお申込みフォームへご入力ください。
3営業日以内に担当よりご連絡いたします。

フォームはこちら

②ヒアリングシートの記入お客様

フォームにご記入いただいた連絡先へヒアリングシートをお送りしますので、ご記入ください。

<ヒアリングシート項目(一部)>
ワーク幅/欠点種類/最小欠点サイズ/ワークの搬送速度(m/分)など

③ご要望の確認(電話)コアテック

ヒアリングシートの内容を基に現状のお困りごとを確認します。
検査対象物や検査の概要を伺いながら、サンプルテストの方法(使用する撮像機器、画素分解能、照明条件など)を検討します。

撮像機材一覧はこちら

④サンプルワークのご支給お客様

検査対象のワークを宅配便にてご支給ください。発送先は個別にご案内いたします。

※ワークが大きい場合は、A4サイズ程度にカットをお願いしています。
※欠点部分が分かるように、印をお願いします。

⑤サンプルテスト(撮像&画像処理)
コアテック

事前にご支給いただいたサンプルワークを撮像します。撮像結果はレポートと画像データでお渡しします。ご要望に応じて、画像処理の検討も行います。

機密性が高いサンプルの場は事前にご相談ください。
NDAの締結や事前のサンプル支給ではなく、お持ち込みでの立ち合いテストなどで対応いたします。
※機材準備のための、事前に詳細なヒアリングをさせていただきます。
※機材調整を行いながらのテストのため、作業時間が長くなる場合があります。そのため、事前のご支給をおすすめしております。

⑥結果報告&ご提案コアテック

撮像結果を基に、最適なカメラと照明条件をご提案します。
またご要望に応じて検査ソフト(システム)のご提案も可能です。

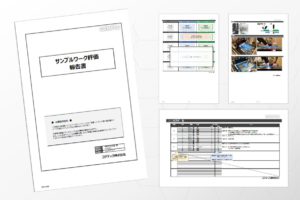

レポート(サンプル版)をダウンロード

ワークのご支給からサンプルテストの結果回答までに
2週間程お時間をいただいております。

⑦お立合いお客様

岡山本社にお越しいただいて、デモ機を動かしながら実際に撮像した環境をご確認いただけます。

撮像機材のご案内

テストで使用する機材は、コアテックがサンプルに合わせて最適なものを選定いたします。

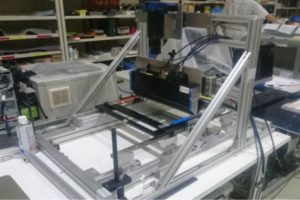

  • 1軸デモ機
  • ロールtoロールデモ機
  • 輪転機

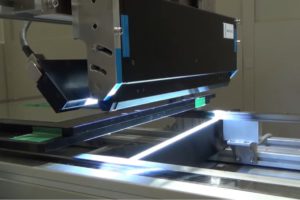

ガラステーブルを1軸ロボットで搬送し、接続したパソコンで画像を取り込みます。

ワークタイプ 枚葉式
ワーク最大幅 A4サイズ程度(幅方向:385mm)
ワーク流れ方向撮像ライン数上限 5000Line(600dpi:207.5mm相当 / 300dpi:415.0mm相当)
搬送速度 通常:100mm/秒
照明 拡散反射/正反射(45度)/透過/同軸落射(いずれも白色またはRGB)
※反射/正反射から同軸落射照明へ変更する際はカメラの付替え作業が必要なため、作業時間を要します。LED照明の詳細はこちら



動作の様子を見る

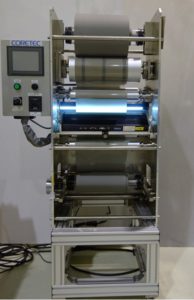

フィルムや金属箔など巻いた状態のワークを流し、連続的にテストする際に使用します。

ワークタイプ ロール状に巻かれたシート
ワーク最大幅 約300mm
最大ロール径 約250mm
最大ロール重量 約10kg
搬送速度 最小:500mm/秒 ~ 最大:2,000mm/秒
照明 拡散反射/正反射/透過(白色のみ)
LED照明の詳細はこちら
巻き取り管径 Φ75mm
巻き取り管幅 250mm~350mm
備考 巻き取り用の管(空)をご用意ください



動作の様子を見る
ワーク幅が385mmを超える大型ワークの撮像が可能です。
円筒部分を回転させ、撮像を行います。

ワークタイプ 枚葉式 ※ワークの固定はテープで行います
ワーク最大幅 約1,000mm
ワーク最大流れ方向サイズ 約650mm ※円筒の外周長さ
搬送速度 最大500mm/秒
照明 拡散反射/正反射/透過(白色のみ)
専用LED照明の詳細はこちら
テーブル部 ステンレス製

サンプルテストお申込みフォーム

「こういったサンプルの撮像テストはできる?」と言ったご相談も受け付けております。
お気軽にご相談ください。
