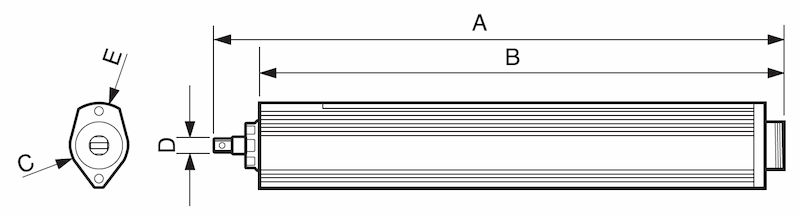

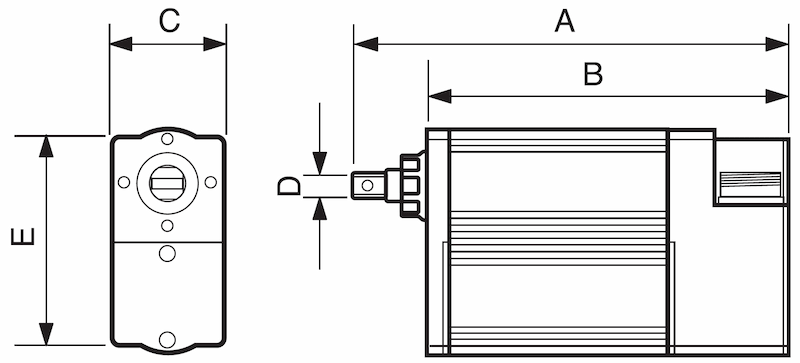

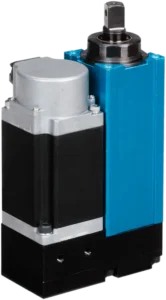

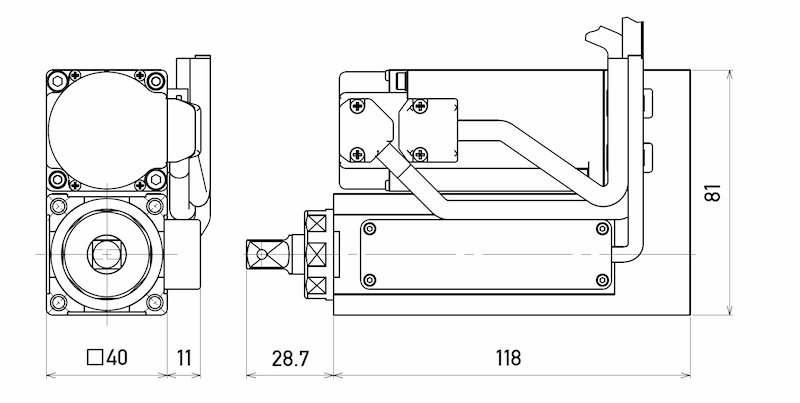

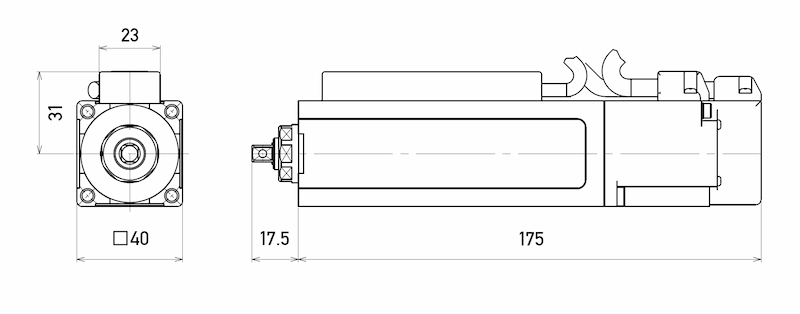

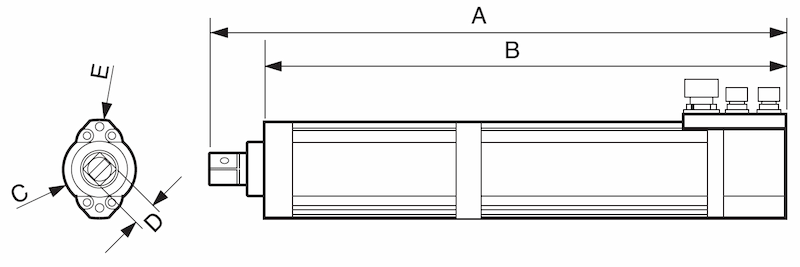

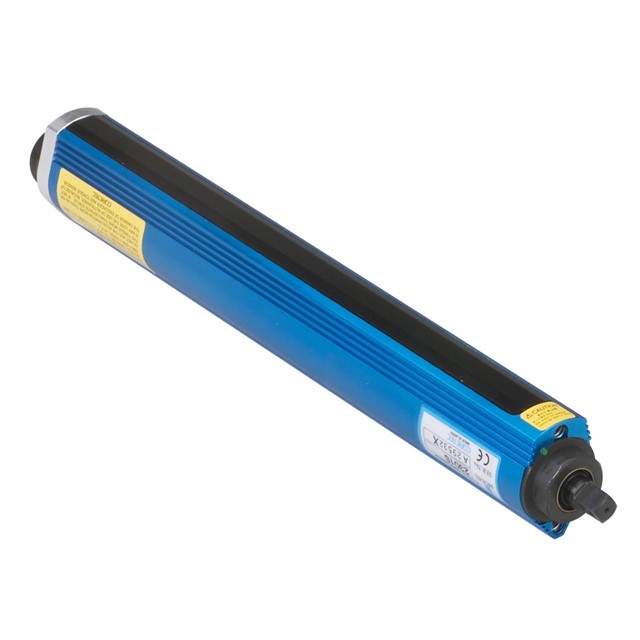

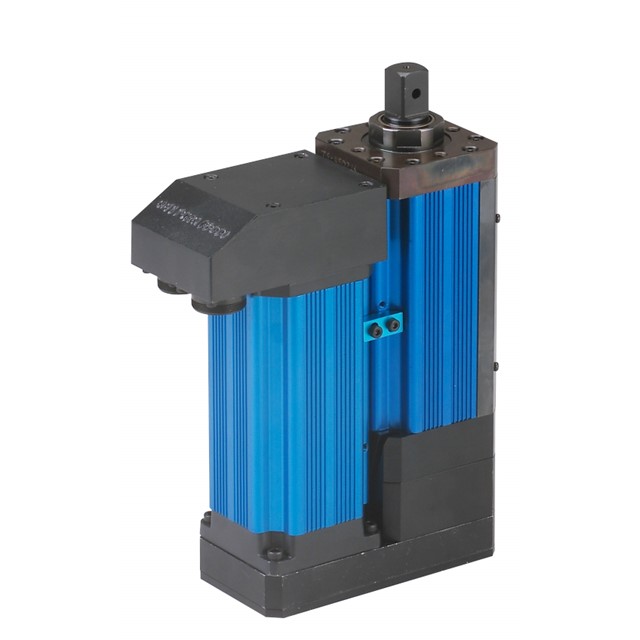

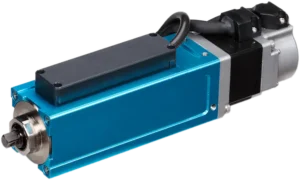

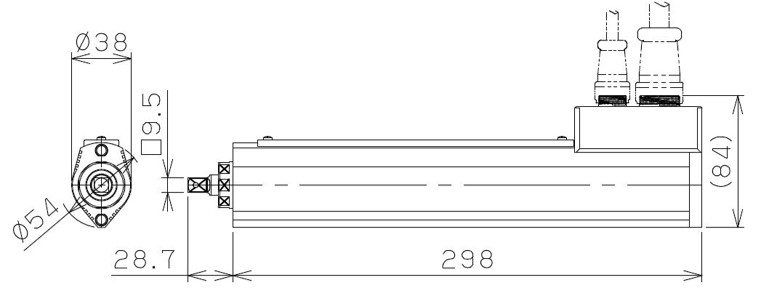

ラインナップ HOME トップページ ACサーボナットランナー ラインナップ 特長 アプリケーション 専用コントローラ ソフトウェア システム構成 ラインナップ さまざまなトルク域に最適なナットランナーを豊富にラインナップ。 各モデルごとにアングル、オフセットタイプをご用意しています。 低トルク帯に特化した新モデル登場！ 新型小型ナットランナー「GNシリーズ」のカタログを公開中 カタログのダウンロードはこちら GNシリーズ GN40S1 仕様 型式 締付範囲 最大回転数 重量 使用コントローラ GN40S1-2R5S 0.25～2.5Nm 1,300rpm 768g (926gケーブル含) WPS-NR30 または WPS-NR75 寸法（mm） 全長 幅 シャンク幅 175mm (取付部から) 40mm×51mm □6.35 GN40S3 仕様 型式 締付範囲 最大回転数 重量 使用コントローラ GN40S3-6B 0.6～6Nm 2,000rpm 1,380g (1480gケーブル含) WPS-NR30 または WPS-NR75 GN40S3-12B 1.2～12Nm 1,000rpm GN40S3-20B 2.0～20Nm 500rpm GN40S3-40B 4.0～40Nm 250rpm 寸法（mm） 全長 幅 シャンク幅 118mm (取付部から) 40(51)mm × 81mm □9.5 従来シリーズ 2300Sシリーズ（ストレートタイプ） 標準タイプ アングルヘッドタイプ オフセットタイプ 仕様 型式 締付範囲 最大回転数 重量 使用コントローラ 2301S 0.6～6Nm 1,875rpm 1.8Kg WPS-NR30 または WPS-NR75 2302S 2.2～22Nm 930rpm 1.9Kg 2304S 3.4～34Nm 440rpm 1.9Kg ※記載している仕様はWPSコントローラと接続した場合のものです。 寸法（mm） A B ΦC □D ΦE 367 338 38 9.5 54 ※寸法は標準タイプのものです。 アングルヘッド、オフセット仕様の詳細と264Nm以上の高トルクタイプについてはお問い合わせください。 2400Qシリーズ（キューブタイプ） 標準タイプ アングルヘッドタイプ オフセットタイプ 仕様 型式 締付範囲 最大回転数 重量 使用コントローラ 2402Q 1.7～17Nm 410rpm 3.3Kg WPS-NR30 または WPS-NR75 2405Q 4.7～47Nm 190rpm 3.3Kg ※記載している仕様はWPSコントローラと接続した場合のものです。 寸法（mm） A B ΦC □D ΦE 215 179 54 12.7 109 ※寸法は標準タイプのものです。 アングルヘッド、オフセット仕様の詳細と264Nm以上の高トルクタイプについてはお問い合わせください。 2500Sシリーズ（ストレートタイプ） 標準タイプ アングルヘッドタイプ オフセットタイプ 仕様 型式 締付範囲 最大回転数 重量 使用コントローラ 2505S 5.6～56Nm 850rpm 5.5Kg WPS-NR75 2509S 9.4～94Nm 396rpm 5.5Kg 2515S 12～120Nm 396rpm 5.5Kg 2510S 6.8～68Nm 850rpm 5.7Kg 2520S 16.2～162Nm 396rpm 5.7Kg ※記載している仕様はWPSコントローラと接続した場合のものです。 寸法（mm） 型式 A B ΦC □D ΦE 2505S / 2509S 430 394 56 12.7 76 2515S 460 417 56 19.05 76 2510S / 2520S 518 475 56 19.05 76 ※寸法は標準タイプのものです。 アングルヘッド、オフセット仕様の詳細と264Nm以上の高トルクタイプについてはお問い合わせください。 2600Sシリーズ（ストレートタイプ） 標準タイプ アングルヘッドタイプ オフセットタイプ 仕様 型式 締付範囲 最大回転数 重量 使用コントローラ 2620S 17.9～179Nm 240rpm 9.0Kg WPS-NR75 2630S 26.4～264Nm 170rpm 9.0Kg ※記載している仕様はWPSコントローラと接続した場合のものです。 寸法（mm） A B ΦC □D ΦE 445.5 402.5 79 19.05 118.5 ※寸法は標準タイプのものです。 アングルヘッド、オフセット仕様の詳細と264Nm以上の高トルクタイプについてはお問い合わせください。 2600Qシリーズ（キューブタイプ） 標準タイプ アングルヘッドタイプ オフセットタイプ 仕様 型式 締付範囲 最大回転数 重量 使用コントローラ 2620Q 18～180Nm 240rpm 9.5Kg WPS-NR75 2630Q 25.5～255Nm 170rpm 9.5Kg ※記載している仕様はWPSコントローラと接続した場合のものです。 寸法（mm） A B ΦC □D ΦE 287.5 244.5 79 19.05 198.5 ※寸法は標準タイプのものです。 アングルヘッド、オフセット仕様の詳細と264Nm以上の高トルクタイプについてはお問い合わせください。 以下の場合はお問い合わせください ・264Nm以上の高トルクタイプをお探しの方 ・各シリーズのアングルヘッドタイプ/オフセットタイプの仕様のご案内 ・CPSコントローラ（旧コントローラ）と接続した場合、仕様が異なるためお問い合わせください お問い合わせフォーム TOP
