読取幅は192mmから2,311mmまで約100mm間隔で23機種をラインナップしており
ワークの幅に最適なカメラをお選びいただけます。
カメラ型式選択手順
仕 様

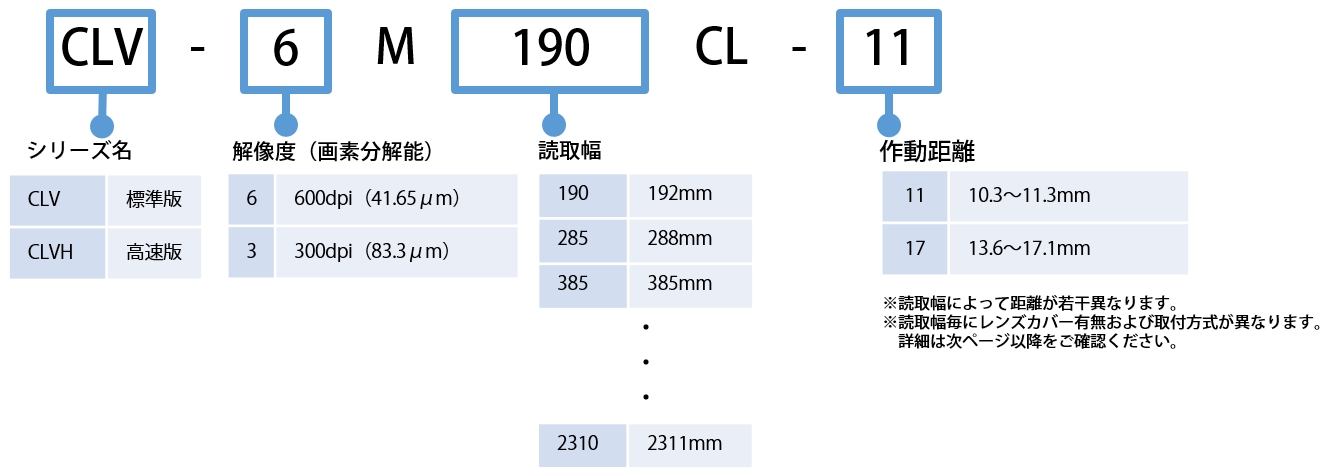

型式ルール

標準版
代表機種のみ掲載しています。全機種のラインナップはPDFにて公開しています。機種一覧(PDF)はこちら

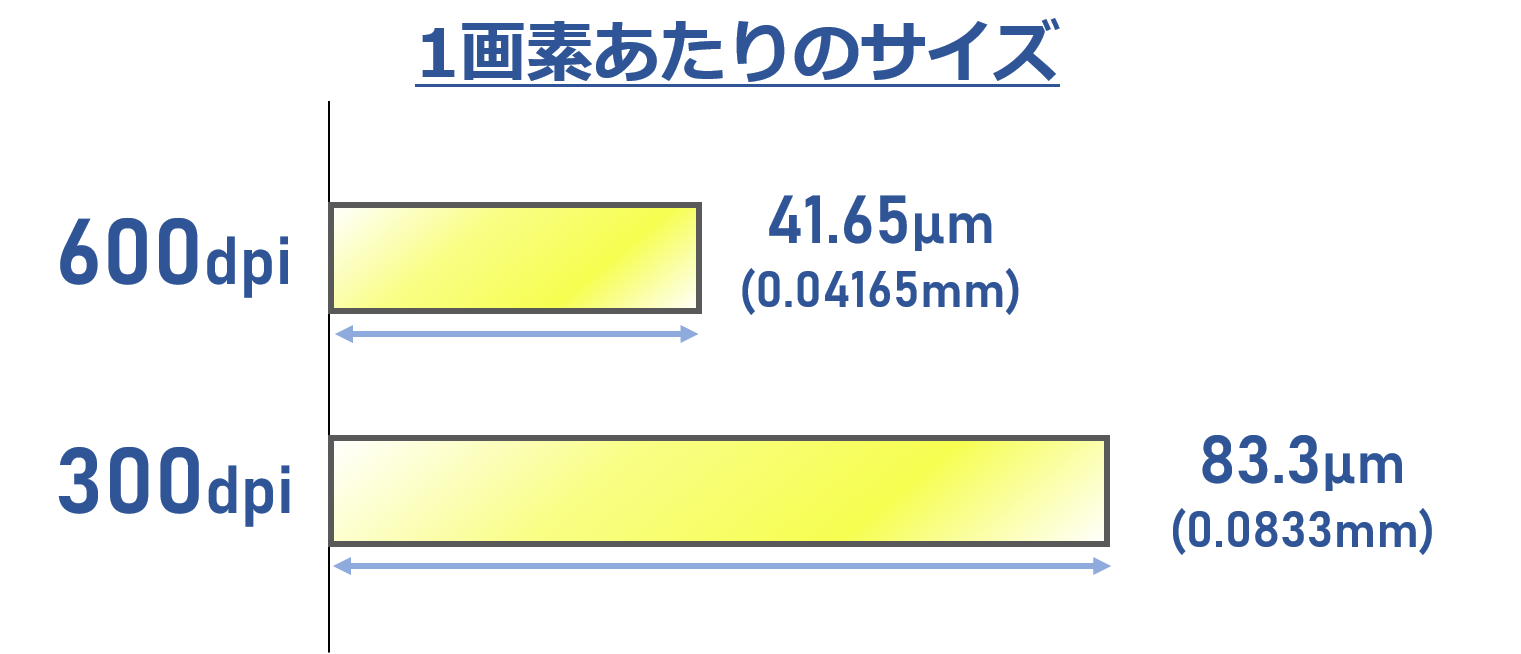

型式 | 読取幅 | 解像度 | 画素 分解能 |
ライン レート |
読取 速度 |
総画 素数 |
インター フェース |
作動 距離 |
レンズ カバー |
LED照明 |
(mm) | (dpi) | (µm) | (kHz) | (m/sec) ※1 |
(補間後) | (mm) | ||||
CLV-6M385CL-11 CLV-6M385CP-11 |
385 | 600 | 41.65 | 12.5 | 0.52 | 9248 | Camera Link
CoaXPress
|
12 (17.1)※2 |
ガラス製 (無)※2 |
外付け |
CLV-3M385CL-11 CLV-3M385CP-11 |
300 | 83.3 | 23.8 | 2 | 4640 | |||||
CLV-6M770CL-11 CLV-6M770CP-11 |
770 | 600 | 41.65 | 12.5 | 0.52 | 18496 | ||||
CLV-3M770CL-11 CLV-3M770CP-11 |
300 | 83.3 | 23.8 | 2 | 9280 | |||||
CLV-6M1155CL-11 CLV-6M1155CP-11 |
1155 | 600 | 41.65 | 12.5 | 0.52 | 27744 | ||||
CLV-3M1155CL-11 CLV-3M1155CP-11 |
300 | 83.3 | 23.8 | 2 | 13920 | |||||
CLV-6M1540CL-11 CLV-6M1540CP-11 |
1541 | 600 | 41.65 | 12.5 | 0.52 | 36992 | 11.7 (17.1)※2 |
ポリカーボ製 (無)※2 |
||
CLV-3M1540CL-11 CLV-3M1540CP-11 |
300 | 83.3 | 23.8 | 2 | 18560 | |||||
CLV-6M2310CL-11 | 2311 | 600 | 41.65 | 11.1 | 0.46 | 55488 | 11.7 (15)※2 |
ポリカーボ製 | ||
CLV-6M2310CP-11 | 12.5 | 0.52 | ||||||||
CLV-3M2310CL-11 | 300 | 83.3 | 21.7 | 1.8 | 27840 | |||||
CLV-3M2310CP-11 | 23.8 | 2 |
※1)縦横比 1:1とした場合です。
※2)カメラ型式末尾-17の場合の仕様です。
高速版
代表機種のみ掲載しています。全機種のラインナップはPDFにて公開しています。機種一覧(PDF)はこちら
型式 | 読取幅 | 解像度 | 画素 分解能 |
ライン レート |
読取 速度 |
総画 素数 |
インター フェース |
作動 距離 |
レンズ カバー |
LED照明 |
(mm) | (dpi) | (µm) | (kHz) | (m/sec) ※1 |
(補間後) | (mm) | ||||
CLVH-6M385CL-11 | 385 | 600 | 41.65 | 23.8 | 0.992 | 9248 | Camera Link | 12 (17.1)※2 |
ガラス製 (無)※2 |
外付け |
CLVH-3M385CL-11 | 300 | 83.3 | 41.6 | 3.46 | 4640 | |||||
CLVH-6M770CL-11 | 770 | 600 | 41.65 | 23.8 | 0.992 | 18496 | ||||
CLVH-3M770CL-11 | 300 | 83.3 | 41.6 | 3.46 | 9280 | |||||
CLVH-6M1155CL-11 | 1155 | 600 | 41.65 | 22.2 | 0.925 | 27744 | ||||
CLVH-3M1155CL-11 | 300 | 83.3 | 41.6 | 3.46 | 13920 | |||||
CLVH-6M1540CL-11 | 1541 | 600 | 41.65 | 16.9 | 0.706 | 36992 | 11.7 (17.1)※2 |
ポリカーボ製 (無)※2 |
||
CLVH-3M1540CL-11 | 300 | 83.3 | 33.3 | 2.78 | 18560 |
型式 | 読取幅 | 解像度 | 画素 分解能 |
ライン レート |
読取 速度 |
総画 素数 |
インター フェース |
作動 距離 |
レンズ カバー |
LED照明 |
(mm) | (dpi) | (µm) | (kHz) | (m/sec) ※1 |
(補間後) | (mm) | ||||
CLVH-6M385CP-11 | 385 | 600 | 41.65 | 23.8 | 0.992 | 9248 | CoreXPress | 12 (17.1)※2 |
ガラス製 (無)※2 |
外付け |
CLVH-3M385CP-11 | 300 | 83.3 | 41.6 | 3.46 | 4640 | |||||
CLVH-6M770CP-11 | 770 | 600 | 41.65 | 23.8 | 0.992 | 18496 | ||||
CLVH-3M770CP-11 | 300 | 83.3 | 41.6 | 3.46 | 9280 | |||||
CLVH-6M1155CP-11 | 1155 | 600 | 41.65 | 23.8 | 0.992 | 27744 | ||||
CLVH-3M1155CP-11 | 300 | 83.3 | 41.6 | 3.46 | 13920 | |||||
CLVH-6M1540CP-11 | 1541 | 600 | 41.65 | 23.8 | 0.992 | 36992 | 11.7 (17.1)※2 |
ポリカーボ製 (無)※2 |
||
CLVH-3M1540CP-11 | 300 | 83.3 | 41.6 | 3.46 | 18560 | |||||
CLVH-6M2310CP-11 | 2311 | 600 | 41.65 | 23.8 | 0.992 | 55488※3 | 11.7 (15)※2 |
ポリカーボ製 | ||
CLVH-3M2310CP-11 | 300 | 83.3 | 41.6 | 3.46 | 27840※3 |
※1)縦横比 1:1とした場合です。
※2)カメラ型式末尾-17の場合の仕様です。
※3)CLVHの読取幅1635mm以上の機種の画像出力は、2画像に分割しての出力になります。
カメラ制御ソフトウエア『CIS Control Tool』を無償提供
専用制御ソフト(CISControlTool)を無償で提供しております。本ソフトで、カメラの設定、補正処理、専用LED照明のコントロールなどが可能です。
