3Dスキャンから容積解析まで全自動で行います。
容積の比較もできるためエンジンのシリンダーヘッド燃焼室の容積測定用途に最適です。

高速計測×高精度解析

スキャンから解析まで30秒 *1)で計測

バルブやプラグの有無に関わらず、往復スキャンを行い3D形状データを合成することで死角を低減し誤差の少ない測定を実現。
複数のシリンダーヘッドサンプル測定において幅で0.04ml未満の繰り返し精度を達成しました。生産ラインへ組み込めば全数計測を可能にします。
*1)4気筒エンジンの場合

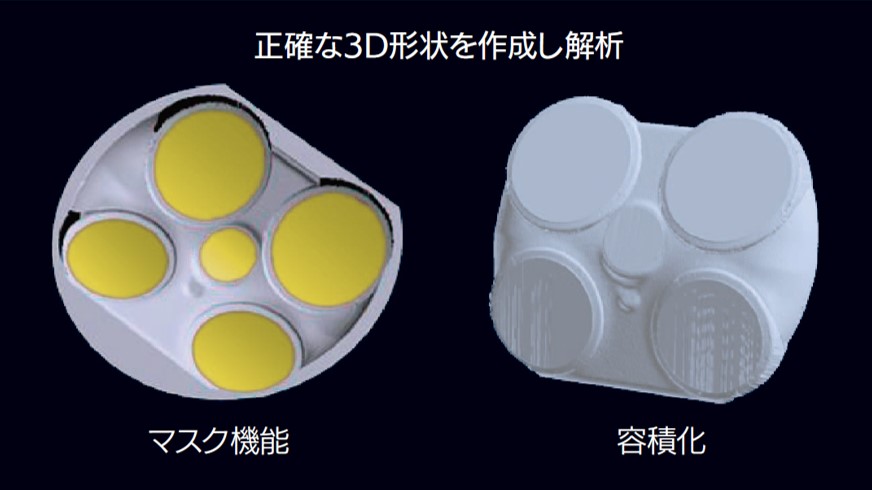

三次元データの例_容積計測システム_POLASTAR

角度や深さの測定も可能

容積計測だけではありません

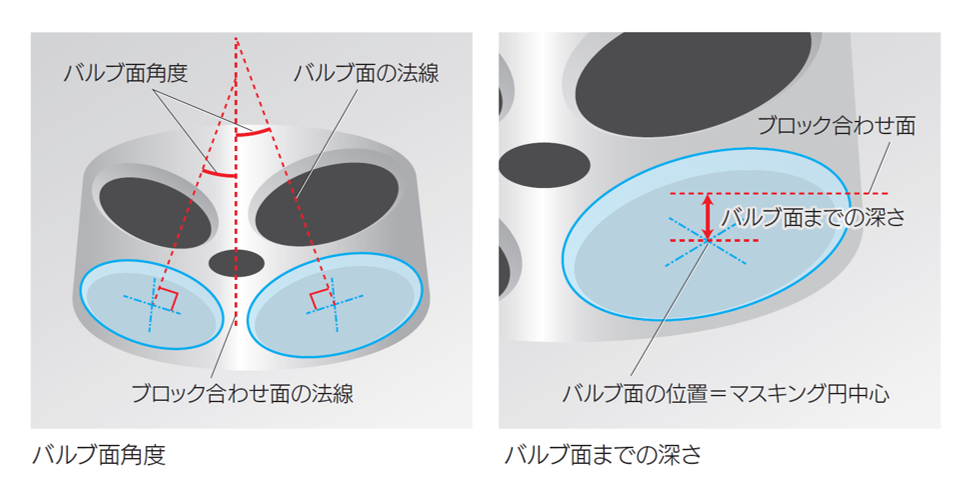

測定形状から検出した平面や円を使い、ブロック合わせ面とバルブ面の角度、ブロック合わせ面からバルブ面までの距離(深さ)などが計測できます。

※画像をクリックすると拡大します

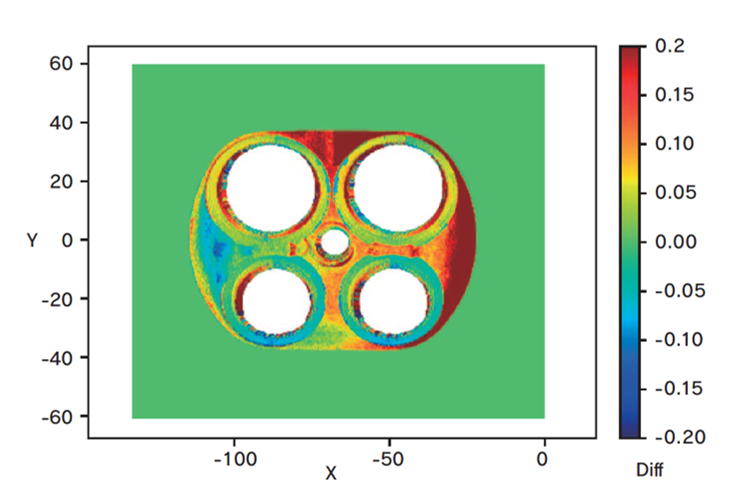

燃焼室同士の形状差分を視覚化

計測結果は可視化で確認OK

容積を数値出力し2つの燃焼室形状の差分を画像でわかりやすく可視化できます。
※CADデータとの比較も可能です。

形状差分を視覚化_容積計測システム_POLASTAR

システム構成

単軸のロボットステージにワークをセットし、往復でスキャンを行い、3D形状データを生成します。

システム構成_容積計測システム_POLASTAR

仕様

検査仕様

対象ワーク シリンダーヘッド ~6気筒
登録可能機種数 最大127種
送り方向ピッチ 0.1mm
送り速度(標準) 40mm/sec
繰り返し制度(幅) 弊社マスター 0.006ml

カメラ仕様

3Dカメラヘッド_POLASTAR

標準/高精度/長距離/ワイド/高速の5機種からお選びいただけます。

詳しくはこちら
