3Dカメラヘッドラインナップ
POLASTAR 溶接検査システムは、ワークに合わせて5種類の3Dカメラヘッドから選択いただけます。
CVS-13010C
【標準モデル】
CVS-K8300
長距離高精度高速モデル
CVS-13030CR
【長距離高輝度モデル】
CVS-G2520
【高精度高速モデル】
CVS-K8080
高精度高速モデル
性能比較
モデル種別 | CVS-13010C 標準モデル |
CVS-13030CR 長距離高輝度モデル |
CVS-K8080 高精度高速モデル |
CVS-K8300 長距離高精度高速モデル |
CVS-G2520 高精度高速モデル |
|
精度 | 高さ方向 | 〇 | 〇 | ◎ | ◎ | ◎ |
幅方向 | 〇 | 〇 | ◎ | 〇 | ◎ | |
測定幅 | 〇 | 〇 | 〇 | ◎ | △ | |
測定速度 | 〇 | 〇 | ◎ | ◎ | ◎ | |
測定距離 | 〇 | ◎ | 〇 | ◎ | 〇 | |
フレームレート | 〇 | 〇 | ◎ | ◎ | ◎ | |
測定用レーザ色 | 赤 | 赤 | 青 | 青 | 青 |

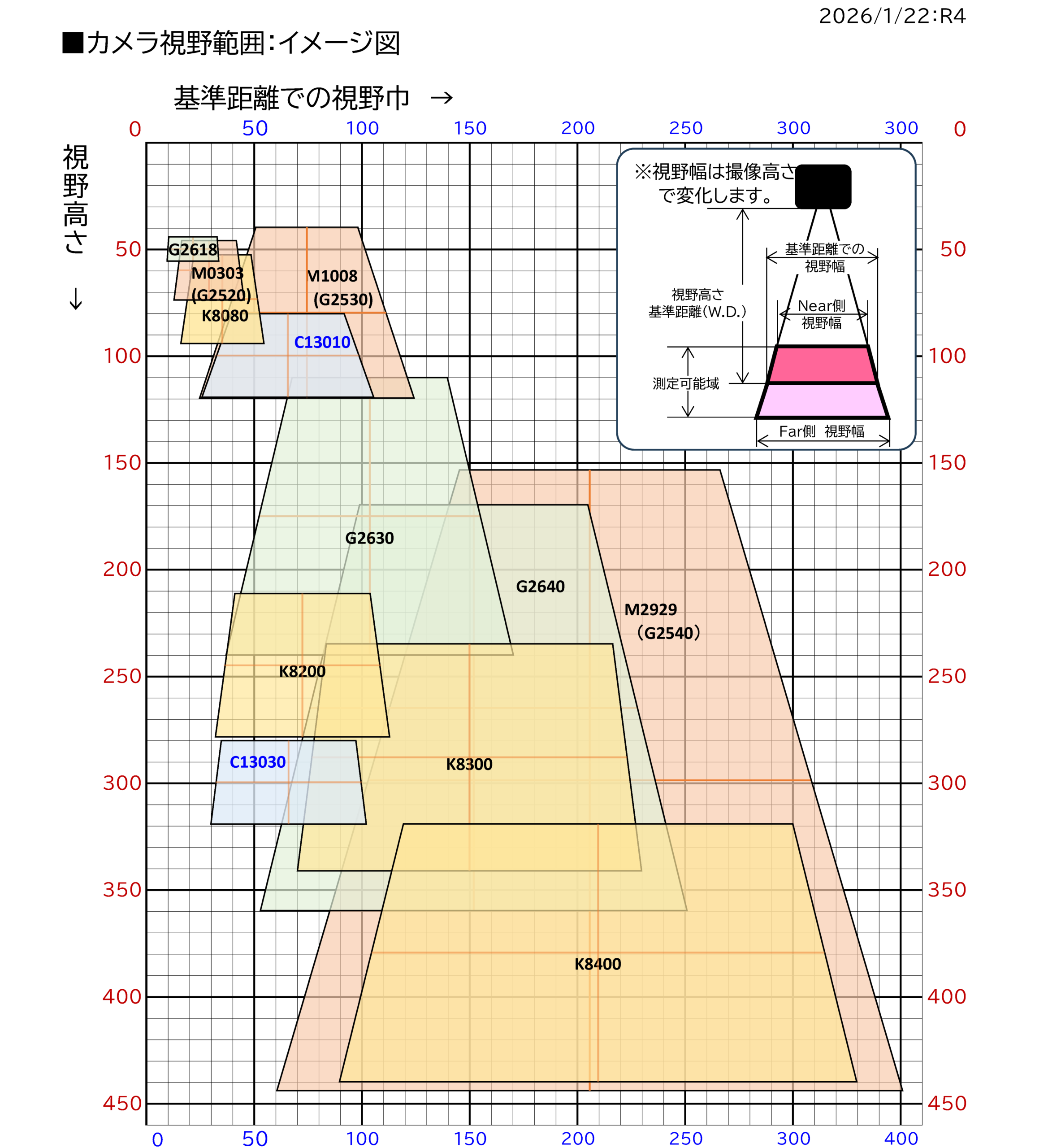

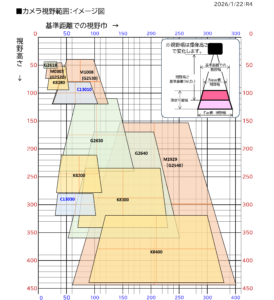

仕様
型式 | CVS-13010C 標準モデル |
CVS-13030CR 長距離高輝度モデル |
CVS-K8080 高精度高速モデル |
CVS-K8300 長距離高精度高速モデル |
CVS-G2520 高精度高速モデル |
|
設置状態 | 拡散反射 | 拡散反射 | 拡散反射 | 拡散反射 | 拡散反射 | |
基準距離(W.D.)(mm) | 100 | 300 | 73 | 288 | 50 | |
測定範囲 | 測定レンジ(mm) | ±20 (F.S.=40) |
±20 (F.S.=40) |
±20 (F.S.=41) |
±53 (F.S.=106) |
±12.5 |
視野幅(mm) | 52-79.5 | 63-71 | 30-39 | 134-160 | 25-32.5 | |
精度 | 高さ方向(3σ精度)(㎛) | 23 | 24 | 0.5 | 3 | 1.3 |
幅方向(㎛) | 約51 | 約51 | 約12.5 | 約50 | 約15 | |
サンプリング周期(fps)(撮像範囲高さ)(mm) | 572(±7) | 572(±7) | 1000(±20.5) max16000 |
1000(±53) max16000 |
1600(±12.5) max10000 |
|
測定速度(mm/sec)(0.3mmピッチ) | 170(±7) | 170(±7) | 300(±20.5) | 300(±53) | 480(±12.5) | |
測定用レーザー | 赤色半導体レーザー | 青色半導体レーザー | 青色半導体レーザー | |||
光源 | 波長(nm) | 660(可視光) | 405(可視光) | 405(可視光) | ||
レーザークラス (IEC60825-1,FDA(CDRH) Part 1040.10) |
CLASS 2 | CLASS 3R | CLASS 2M | CLASS 2 | ||
ライン形状(基準距離)(H×W)(mm) | 0.1×90 | ー | ー | |||
ティーチング用レーザー | 赤色半導体レーザー | ー | ー | ー | ||
光源 | 波長(nm) | 635(可視光) | ||||
レーザークラス | CLASS 1 (IEC60825-1,FDA(CDRH)Part 1040.10) |
|||||
ライン形状(基準距離)(mm) | Ф0.2 | |||||
耐環境性 | 保存温度(℃) | 0~+80 | -30~+70 | |||
保存湿度(%RH) | 20~80(結露無き事) | |||||
使用温度(℃) | 0~+50 | 0~+45 | 0~+40 | |||
消費電力(W) | 3(PoE) | DC24V1.3A | 15(24-48VDC) | |||
筐体サイズ(mm)(H×W×D) | 131×150×50 | 134×258×50 | 108×145×57 | 90×227×62 | 80×110×46 | |
材質 | アルミ | アルミ | アルミ | |||
質量(kg) | 1 | 1.5 | 1.1 | 1.4 | 0.65 |
