マルチプレス 仕様&図面ダウンロード

マルチプレスのラインナップと仕様をご紹介します。
図面データもダウンロードいただけます。

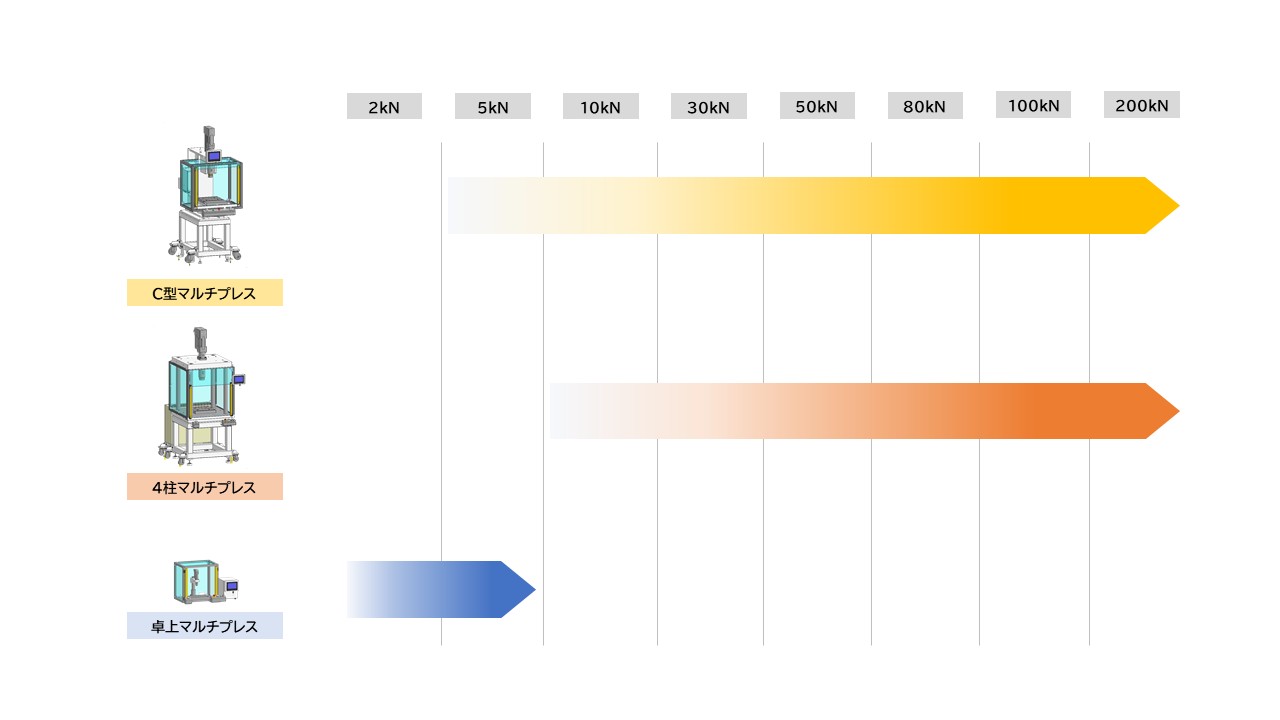

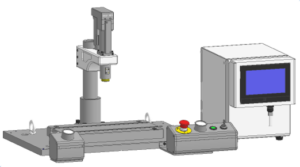

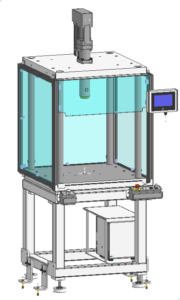

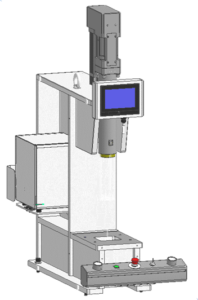

ラインナップ

型 式 PCS05
図面(PDF)
図面(DXF)
PCS10
図面(PDF)
図面(DXF)
PCS30
図面(PDF)
図面(DXF)
PCS50
図面(PDF)
図面(DXF)
ストローク 最大値:100mm 最大値:100mm 最大値:200mm 最大値:200mm
繰り返し精度±0.01mm、分解能0.01mm
最大速度 ※1 180mm/s 150mm/s 150mm/s 90mm/s
荷重・瞬間最大推力 ※2 5kN 10kN 30kN 50kN
適用推力 3kN 7kN 21kN 40kN
精度 ※3 ロードセルFS±5%(オーバーハング荷重無し状態)
最小設定単位 推力:0.01kN ストローク:0.01mm 荷重変化率:0.01kN/mm 送り速度:0.01mm/sec
外部インターフェース Ethernet(付属アプリを使用したデータ収集用)
プログラム登録数 最大260種類
電 源 三相AC200V±15%
質 量 約400kg 約400kg 約500kg 約900kg
使用環境 0~45℃ 85%以下、結露・腐食性ガス・切削油等なきこと
標準オプション ライトカーテン/シグナルタワー/ボルスタ/架台 他

※1 最大速度は、ラムが無負荷状態での速度です。
※2 瞬時最大推力を超えないようご使用下さい。連続使用可能な推力ではありません。
※3 ロードセルのスケールに対しての精度を意味します。
※4 治具重量が超える場合、動作速度やサイクルなどが制限されますので、ご相談ください。

寸法図

マルチプレス_寸法図

(mm)

型 式 最大推力(kN) 適用推力(kN) ストローク A B C D E F G H I
PCS05
図面(PDF)
図面(DXF)
5 3 100 530 252 370 965 165 65 240 200 782
PCS10
図面(PDF)
図面(DXF)
10 7 100 530 252 370 965 165 65 240 200 782
PCS30
図面(PDF)
図面(DXF)
30 21 200 530 302 400 1272 315 115 240 200 782
PCS50
図面(PDF)
図面(DXF)
50 40 200 530 402 500 1522 315 115 240 250 902
