接写型ラインカメラ(画像検査カメラ)

ワイドスキャンで設置・画像調整が簡単

フィルム検査イメージフィルム検査イメージ

撮像素子とレンズを横一列に配置し、流れる被写体を線として連続的に撮影することにより面の画像とします。接写型となるため、検査全体の高さを抑えられ歪みのない映像も取得することができます。
読取幅 190~2,310mm のカメラ製作が可能。
D 43mm x H 149mm x W (カスタム) mm

用途

平坦、幅広、流れるワークの外観検査、寸法測定に最適です。

《検査対象》

ガラス フィルム 光学フィルム
糸 紙 布 段ボール
網 鋼板 印刷物

《検査項目》

キズ ヘコミ 打跡 割れ 欠け
シミ シワ スジ ムラ ヨレ
異物 汚れ にじみ かすれ
欠落 寸法測定

詳しくは ⇒ ラインカメラ・アプリケーション事例集
[PDF:11MB] 

特徴

ラインカメラの特徴を動画にまとめました。ご覧ください。

ワイドなワークも一台のカメラでOK
ワーク幅に合う豊富なラインナップ

  • 高さを抑えられるため、現行生産ラインへの組込みが容易

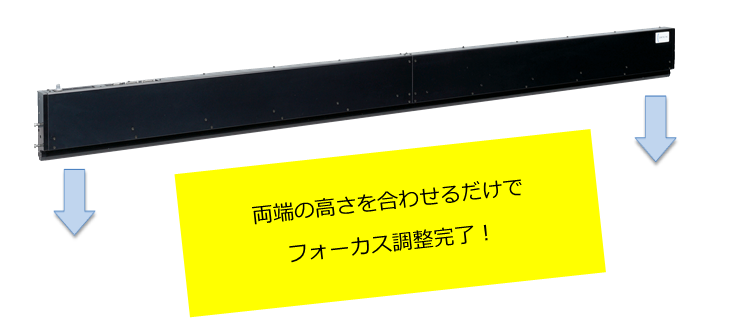

  • カメラ1台なので、設置/画像調整も簡単
  • 画像に継ぎ目なく、光学的な歪みもなし
  • 照明切換により、ワンスキャンで複数の画像を取得

コアテックラインカメラの強み

詳しくは ⇒ コアテックのラインカメラを選ぶ理由
[PDF:2.5MB] 

画像

歪みの無いクリアな画像を取得

クリアな画像例

照明切換制御を行う事によりワンスキャンで異なる2種類の画像を取得

斜光照明画像

斜光照明画像例

透過照明画像

透過照明画像例

以下より、サンプル画像(ビットマップ)をダウンロードできます。
(ファイルサイズにご注意ください)

Mono_プリント基板_600DPI_正反射 [BMP: 9MB]
Mono_プリント基板_600DPI_斜光11° [BMP: 9MB]
RGB_カラーチャート_300DPI_斜光 [BMP: 28MB]
Mono_ガラスチャート_600DPI_正反射 [BMP: 157kB]
Mono_1.6m印刷物_300DPI_斜光 [BMP: 24MB]
Mono_Inkjet印刷物_600DPI_斜光 [BMP: 9MB]
Mono_アルミ板_600DPI_正反射 [BMP: 5MB]
Mono_アルミ板_600DPI_斜光 [BMP: 5MB]

システム構成

当社専用LED照明とカメラ/照明用電源の組合せによりカメラとの同期が可能になります。

システム構成

詳しくは ⇒ ラインカメラシステムについて
[PDF:2.5MB] 

ラインナップと仕様

代表的な機種の仕様を表にまとめました。

型式 読取幅 解像度 画素
分解能
ライン
レート
読取
速度
総画素数 作動距離
(WD)
焦点
深度
レンズカバー
(mm) (dpi) (µm) (kHz) (m/sec)
※1
補間後 (mm) (mm)
CLI-6M385CL-TC48 385 600 41.65 12.5 0.52 9248 11.0
※2 (17.1)
±0.3 ガラス製
※2 (無)
CLI-3M385CL-TC48 300 83.3 23.8 2 4640 ±0.5
CLI-6M770CL-TC48 770 600 41.65 12.5 0.52 18496 11.0
※2 (17.1)
±0.3 ガラス製
※2 (無)
CLI-3M770CL-TC48 300 83.3 23.8 2 9248 ±0.5
CLI-6M1155CL-TC48 1155 600 41.65 12.5 0.52 27744 11.0
※2 (17.1)
±0.3 ガラス製
※2 (無)
CLI-3M1155CL-TC48 300 83.3 23.8 2 13872 ±0.5
CLI-6M1540CL-TC48 1541 600 41.65 12.5 0.52 36992 11.3
※2 (14.6)
±0.3 ポリカーボ製
CLI-3M1540CL-TC48 300 83.3 23.8 2 18560 ±0.5

※1)縦横比 1:1とした場合です。 ※2)カメラ型式末尾-TC54の場合の仕様です。

詳しくは ⇒ ラインナップ / 仕様一覧
[PDF:262kB] 

カタログはこちら ⇒ ラインカメラ カタログ
[PDF:782kB] 

貴社のワークを撮影いたします

撮影デモ環境や貸出機をご用意しています。
ラインカメラで実際にどのような画像が撮影できるのかご確認いただけます。
また、ラインカメラを組み込んだ装置としてのご提案も可能です。
製品・デモ撮影などのお問い合わせは、営業担当までお気軽にお問い合わせください。

TEL: 0866-94-9016
営業部 ラインカメラ担当: 山本、齋藤

フォームでのお問い合わせはこちら

※仕様は予告なく変更する場合がございます。

画像検査システム・カメラを取扱うコアテック株式会社

コアテック株式会社では様々な画像検査システム・カメラを取り扱っています。
扱っている接写型ラインカメラはワイドスキャン・均一な解像度など優れた性能を有し、穴・寸法検査をよりスムーズに行うことが可能です。また、コンパクト設計となっていますので、場所を選ばず設置することができます。他にも様々な製品を取り揃えており、貸出機もご用意いたしました。関心をお持ちの方、価格など詳細を知りたい方はお気軽にお問い合せください。
