ロールtoロール寸法検査システム

Built-in Pro LineMEASURE pack
(ビルトインプロ ラインメジャーパック)

Built-in Pro LineMEASURE pack(ビルトインプロ ラインメジャーパック)は、
ロールtoロールで連続的に搬送される材料の幅を測定するために必要なものを
パッケージ化することで、リーズナブルな価格を実現しました。
接写型ラインカメラ、コントローラに加えて
現地の設備に合わせた取付・調整ユニットを製作し、
取付から立ち上げ作業まで行いますので、安心してご検討いただけます。
検査を始めるために必要な機材とサービス
  1. 接写型ラインカメラ
  2. LED照明
  3. 取付・調整ユニット
  4. 現場SV・取付・調整作業
  5. コントローラ
  6. 測長ソフトウェア
  7. エンコーダユニット
  8. etc…

\これらをすべてパッケージ化/

ロール to ロールでの検査に最適!

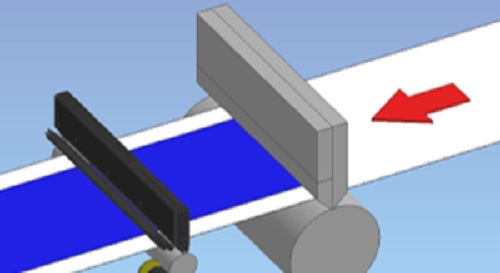

塗工工程の例_二次電池寸法検査システム_接写型ラインカメラ

ダイコータ工程

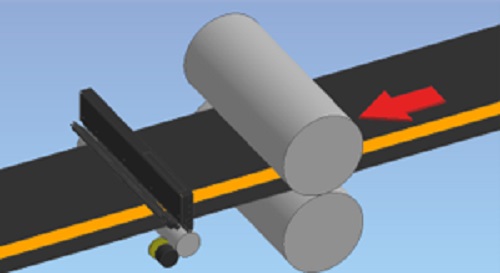

ロールプレスの例__二次電池寸法検査システム_接写型ラインカメラ

ロールプレス工程

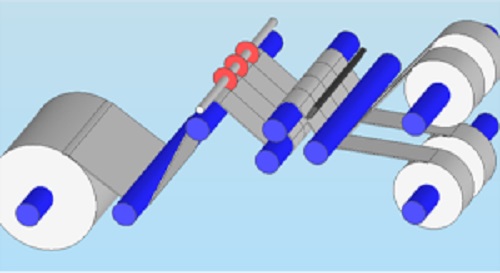

スリッターの例_二次電池寸法検査システム_接写型ラインカメラ

スリッター工程

二次電池の材料塗工幅や、スリッターなどのロールtoロール工程ならではの
“材料の幅”を監視することで、工程の品質をお助けします。

今すぐ資料をダウンロードする

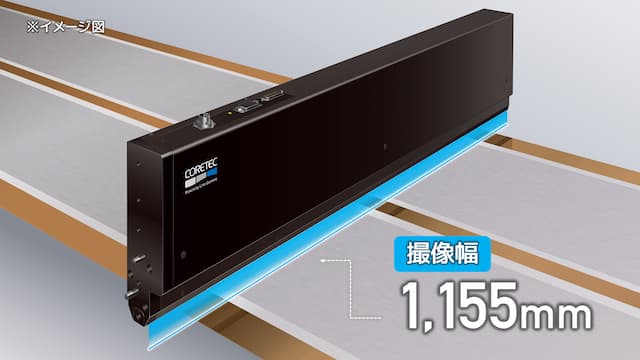

1mの材料幅に対応

材料幅1mに対応できるよう、カメラの撮像幅は1,155mm仕様をご用意しました。さらに照明ユニットも付属しています。

撮像幅

【有償オプション】1mを超える材料幅には、接写型ラインカメラの読取幅ラインナップからお選びいただけます。
接写型ラインカメラの仕様一覧はこちら>>>

取付・調整ユニットは現地に合わせてご用意

ロールtoロールの生産ラインは、複雑なパスラインによってカメラの設置スペースが制限されがちです。
LineMEASURE packであれば“取付・調整ユニット”を現地の状況合わせて設計・製作いたします。

ロールtoロール(ロール・トゥ・ロール)とは、フィルムや金属箔などをロール状に巻いたワークを巻き出し、塗工やスリットなどの工程を経て再びロールへ巻きなおす生産方式です。
個別の状態でワークを1つ1つ加工するよりも、生産性に優れるため電子部品を中心に採用されています。ロールtoロールは複雑なパスラインになる場合もあり、限られたスペースに機器を設置することが求められます。

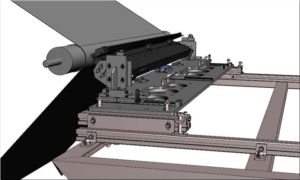

既設のフレームへ取付可能

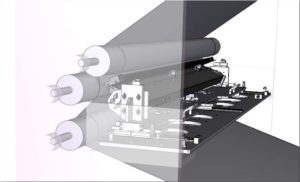

狭いロールの間にも設置可能

測長ソフト“LineMEASURE”を装備

測長ソフトは累計100セット以上のシステム納入実績があり、ご満足いただける検査ソフトに仕上がっています。
指定した範囲でエッジを見つけ、2点間の寸法を計測します。閾値と比較し良否判定を行います。

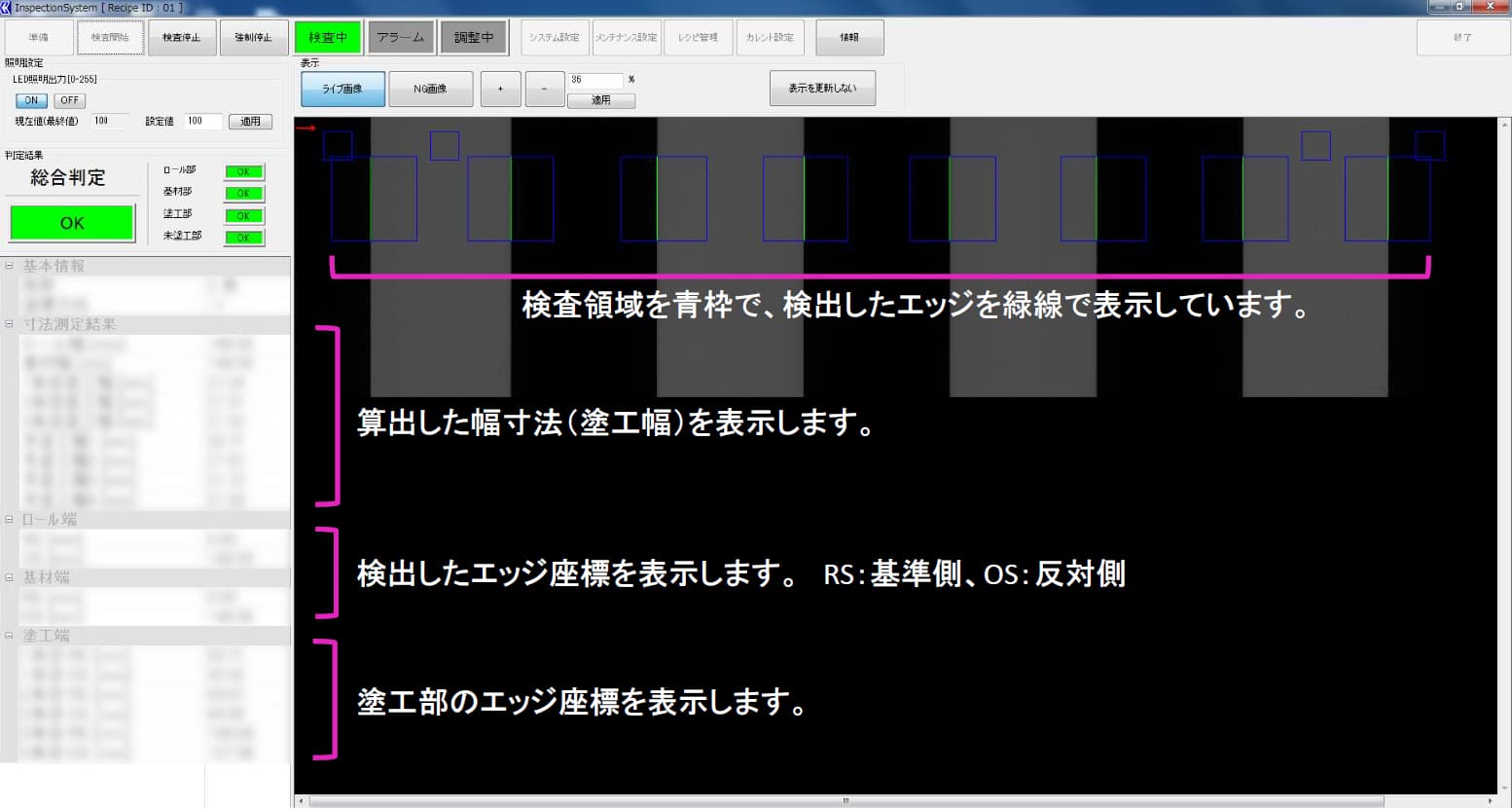

検査画面

検査画面

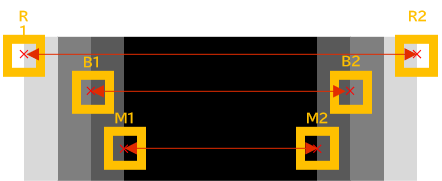

幅検出イメージ

【有償オプション】お客様の環境に合わせたソフトウェアのカスタマイズにも対応いたしますのでご相談ください。

機器構成

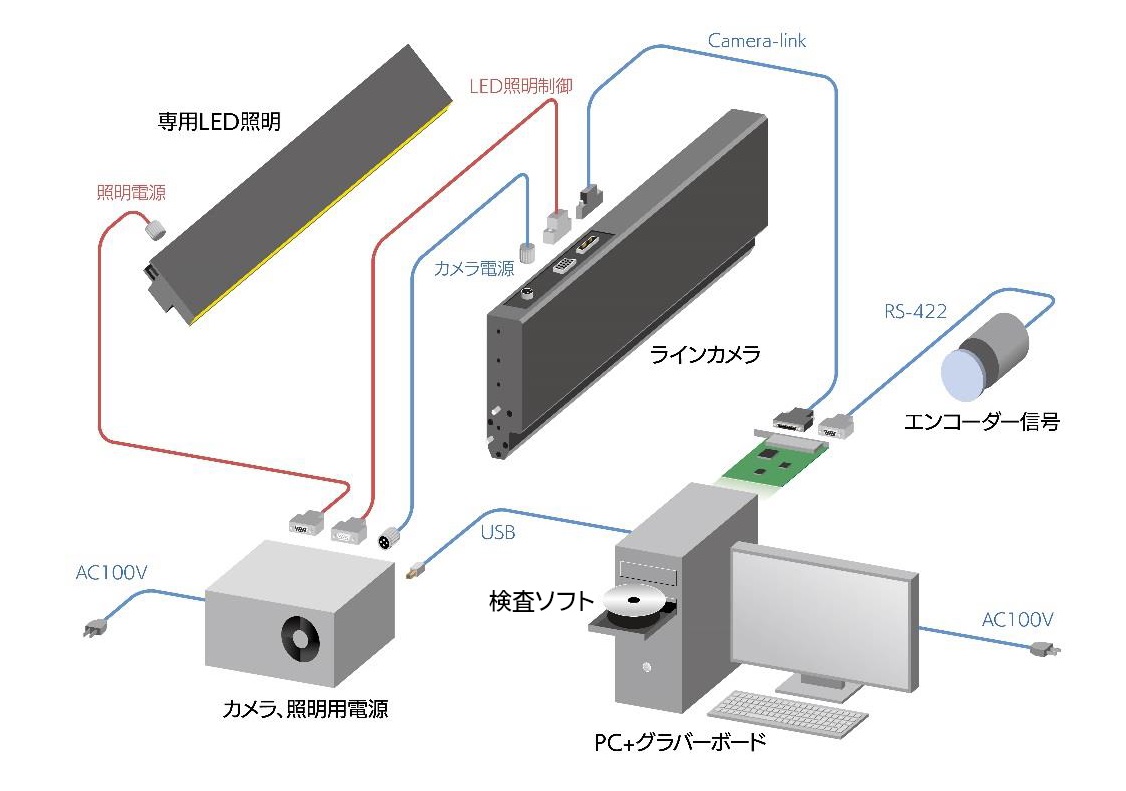

システム構成図
※画像をクリックすると拡大します

Built-in Pro LineMEASURE packにはこれらが含まれています。

・接写型ラインカメラ
・エンコーダユニット
・取り付け、調整ユニット
・設置、キャリブレーション用ジグ
・専用電源ユニット
・専用ケーブル10m
・コントローラ(PC+モニター+制御機器)
・測長ソフトウエア LineMEASURE(ラインメジャー)

・お客様のシステムからエンコーダ信号入力に対応可能
・イーサネット通信ポート搭載(お客様システムとの通信インターフェース)

主な仕様

カメラ読取幅 1,155mm
画素分解能 42μm(600dpi)
スピード 30m/分
電源 AC100~240V



機能 検出エッジ点数 最大40点
自動調光機能(LED照明)
トレンドグラフ表示
アニメーション表示



よくあるお問い合わせ

 ワークの幅が1,155mm以上ありますが、接写型ラインカメラの読取幅を変更することは可能でしょうか?
有償オプションにて変更を承ります。個別の仕様確認が必要なため、テスト評価前にご相談いただけるとスムーズです。
 導入前にテスト評価は可能ですか?
無償でお試しいただけ、2つの方法からお選びいただけます。
1)コアテック社内にて、サンプルをお借りした評価 2)お客様へカメラを貸出
サンプルテストをご希望の際はこちらよりお問い合わせください。
 販売店はありますか?
直接販売も可能です。詳細はこちらよりお問い合わせください。
 価格を教えてください。
本ページ末尾に掲載している資料でご案内していますので、ダウンロードお願いします。個別のお見積りをご希望の際はこちらよりお問い合わせください。
 採用実績を教えてください。
LineMEASURE(寸法検査ソフト)は100セット以上を出荷しております。

このほかのご不明点はこちらよりお問い合わせください。

Packだからリーズナブル

Built-in Pro LineMEASURE packは、
ロールtoロールの寸法検査に必要なものをパック化し、
リーズナブルな価格を実現しました。

価格はこちらの資料にてご確認ください。
