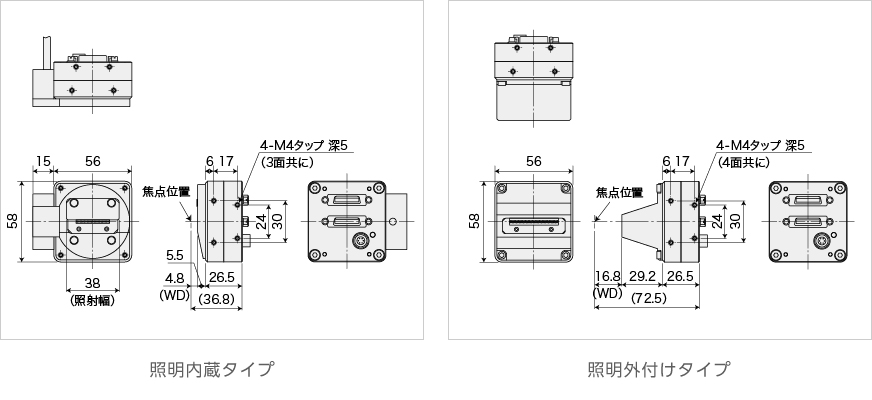

レンズと斜光照明を手のひらサイズのボディに組み込みました。(型式末尾-05モデル)設置スペースに合わせ、ワークディスタンスは約5mmと約17mmの2種類より選定いただけます。
ワークに合わせ、読取幅14mm、28mm、56mmの3種類から選定いただけます。
7μm(3600dpi 相当)という高分解能を実現しています。
【検査対応例】
ガラス、フィルム、光学フィルム、糸、管、マスク、原版、ウエハ等
【検査項目例】
キズ、ヘコミ、打跡、割れ、欠け、シワ、筋、異物、汚れ、欠陥、内部検査、寸法測定等
読取幅 56mmが新たに加わりました。代表的な機種の仕様を表にまとめました。
型式 | 読取幅 | 解像度 | 画素 分解能 |
最大 ライン レート |
読取 速度 |
総画 素数 |
作動 距離 |
焦点 深度 |
レンズ カバー |
LED 照明 |
(mm) | (dpi) | (µm) | (kHz) | (m/sec) | WD(mm) | (mm) | ||||
LCM-36M14CL-05 | 14 | 3600 | 7 | 80 | 0.56 | 2048 | 4.8 | ±0.06 | なし | 内蔵 (白色) |
LCM-36M14CL-17 | 16.8 | ±0.05 | 外付け | |||||||
LCM-36M28CL-05 | 28 | 4096 | 4.8 | ±0.06 | 内蔵 (白色) |
|||||
LCM-36M28CL-17 | 16.8 | ±0.05 | 外付け | |||||||
LCM-36M56CL-17 | 56 | お問い合わせください お問い合わせフォーム |
