ACサーボプレス(ユニット)仕様と図面データ

WPS Servo Press Simulatorとは?

荷重ラインナップ

2kNから200kNまでを20種類でラインナップしています。
GS、MS、CSシリーズ毎に特性が異なるサーボモータを搭載しており、用途に合わせて最適な機種をお選びいただけます。

型式 GS22kNモデルを検討中のお客様へ
シリーズ毎にシステム構成が異なります。
詳しくはこちら
MS2L2kNモデルを検討中のお客様へ
シリーズ毎にシステム構成が異なります。
詳しくはこちら
GS5 GS5M GS10 MS10M GS25 GS25H GS30 MS30M GS35 GS35M GS50 MS50 MS50M CS55 CS80 MS100 MS100M MS200
推力 瞬時最大推力(kN) 2 5 10 25 30 35 50 80 100 70 200
適用推力(kN) 1.5 3 7 15 21 35 40 45 50 45 70 70 150
最大推力時負荷率 56 68 53 32 63 47 72 40 72 40 75 51 72 65 41 80 78 82 38 87
ストローク 最大ストローク(標準)(mm) 100 100, 250 100, 250 100, 200, 350 100, 200, 350 200, 400 200, 400 100, 200, 350 100, 200, 350 100, 200, 350 100, 200
最大ストローク(特殊)(mm) 200 150 150 400 500 500 500 500 300
繰り返し位置精度(mm) ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01
最大送り速度(mm/sec) 300 210 400 240 240 100 350 180 300 300 340 230 230 250 150 210 140 150 90 115
その他 適合コントローラ WPS-SP30, 75 WPS-MSJ4 WPS-SP30, 75 WPS-SP30, 75 WPS-MSJ4 WPS-SP75 WPS-SP75 WPS-MSJ4 WPS-SP75 WPS-SP75 WPS-MSJ4 WPS-SP75 WPS-SP75 WPS-MSJ4 WPS-MSJ4
仕様環境温度 0~45℃ 0~45℃ 0~45℃ 0~45℃ 0~45℃ 0~45℃ 0~45℃ 0~45℃ 0~45℃ 0~45℃
取付互換機種 MS02 CS05/10 CS05/10 CS20 CS30 GS50 GS35/50 GS35 CS55/80, MS100 CS80, MS100 CS55, MS100 CS55/80
寸法図 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら



(*1) 機械的寿命を考慮した適用推力です。
(*2) 従来のコントローラ CPS-SP-75E および CPS-SP-75F モデルはCS55, CS80 には使用できません。CS55およびCS80の適合コントローラは CPS-SP-75G または CPS-SP-75H モデルになりますのでご使用の際はご注意ください。
※本仕様は改良等により予告なく変更される場合があります。最新情報につきましては弊社担当営業までお問合せください。
(*3) WPSコントローラ WPS-SP75を使用した場合
(*4) CPSコントローラ CPS-SP-75を使用した場合

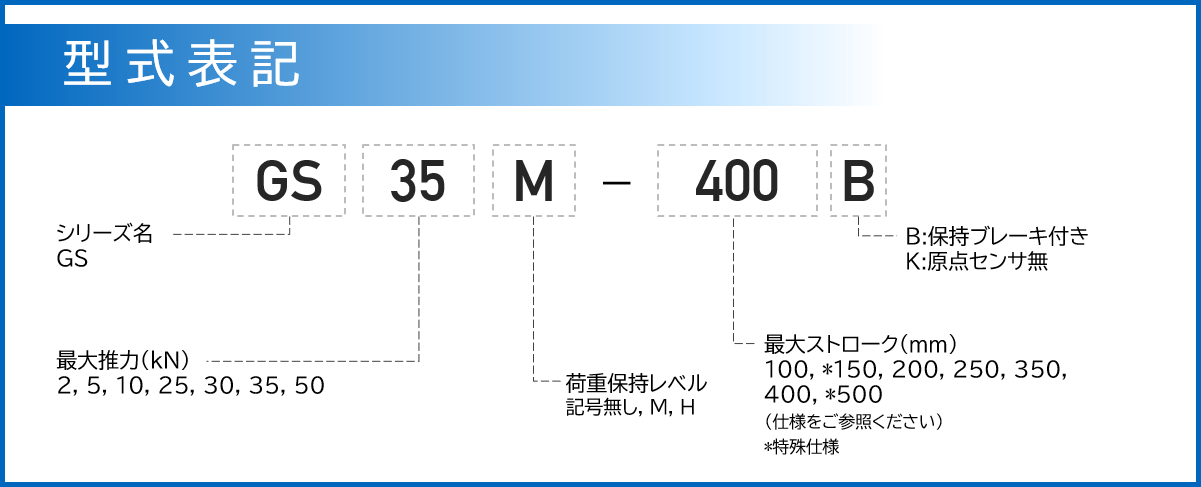

GSシリーズ

GSシリーズはCSシリーズの発展版です。モータ強化による能力アップと原点センサーレス化を実現しました。

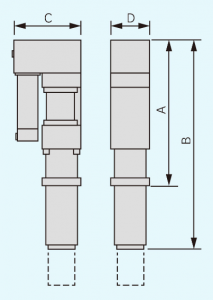

ACサーボプレス寸法図

左右にスクロールします

型式 GS2-100BK2kNモデルを検討中のお客様へ
シリーズ毎にシステム構成が異なります。
詳しくはこちら
GS2-200BK2kNモデルを検討中のお客様へ
シリーズ毎にシステム構成が異なります。
詳しくはこちら
GS5-100BK GS5-150BK GS5-250BK GS5M-100BK GS5M-150BK GS5M-250BK GS10-100BK GS10-150BK GS10-250BK GS25-100BK GS25-200BK GS25-350BK GS25-400BK GS25H-100BK GS25H-200BK GS25H-350BK GS25H-400BK GS30-100BK GS30-200BK GS30-350BK GS30-500BK GS35-200BK GS35-400BK GS35M-200BK GS35M-400BK GS50-200BK GS50-400BK
標準仕様/特殊仕様 標準 特殊 標準 特殊 標準 特殊 特殊 特殊 標準 特殊 標準 標準 標準 標準 特殊 特殊 特殊 特殊 特殊 標準 標準 標準 特殊 標準 標準 特殊 特殊 標準 標準
推力 瞬時最大推力(kN) 2 5 10 25 30 35 50
適用推力(kN) 1.5 3 7 15 21 35 40
ストローク ストローク(mm) 100 200 100 150 250 100 150 250 100 150 250 100 200 350 400 100 200 350 400 100 200 350 500 200 400 200 400 200 400
最大送り速度(mm/sec) 300 400 240 240 350 180 300 340 230 230
寸法 A(mm) 162 特殊仕様のため
お問い合わせください
335 特殊仕様のため
お問い合わせください
335 335 特殊仕様のため
お問い合わせください
335 335 特殊仕様のため
お問い合わせください
335 390 390 390 特殊仕様のため
お問い合わせください
390 390 390 特殊仕様のため
お問い合わせください
398 398 398 特殊仕様のため
お問い合わせください
487 487 487 487 487 487
B(mm) 262 466 671 466 671 466 671 511 651 851 511 651 851 556 681 861 760 1000 760 1000 760 1000
C(mm) 108 150 150 150 150 150 150 200 200 200 200 200 200 215 215 215 260 260 260 260 260 260
D(mm) 48 65 65 65 65 65 65 80 80 80 80 80 80 94 94 94 118 118 118 118 118 118
重量(kg) 3.5 13 18 13 18 13 18 24 28 34 24 28 34 32 36 42 66 82 66 82 66 82
備考 推奨代替品(※)
図面ダウンロード PDF DXF
お問合せ
ください
PDF DXF
お問合せ
ください
PDF DXF
お問合せ
ください
お問合せ
ください
お問合せ
ください
PDF DXF
お問合せ
ください
PDF DXF PDF DXF PDF DXF PDF DXF
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
PDF DXF PDF DXF PDF DXF
お問合せ
ください
PDF DXF PDF DXF
お問合せ
ください
お問合せ
ください
PDF DXF PDF DXF

(*1) 機械的寿命を考慮した適用推力です。
※本仕様は改良等により予告なく変更される場合があります。
最新情報につきましては弊社担当営業までお問合せください。

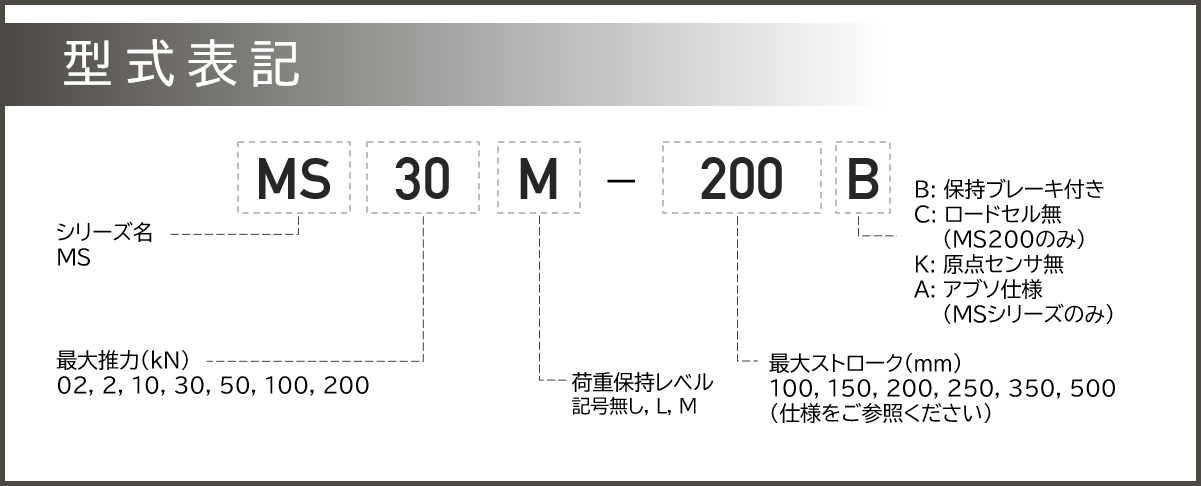

MSシリーズ

MSシリーズは三菱製のモータとアンプを使用しています。大推力・高負荷型・アブソ仕様等の付加価値の高いモデルで、微速動作も得意とします。

ACサーボプレス寸法図

左右にスクロールします

型式 MS02-100B2kNモデルを検討中のお客様へ
シリーズ毎にシステム構成が異なります。
詳しくはこちら
MS02-200B2kNモデルを検討中のお客様へ
シリーズ毎にシステム構成が異なります。
詳しくはこちら
MS2L-100B2kNモデルを検討中のお客様へ
シリーズ毎にシステム構成が異なります。
詳しくはこちら
MS2L-200B2kNモデルを検討中のお客様へ
シリーズ毎にシステム構成が異なります。
詳しくはこちら
MS10M-100BK MS10M-150 MS10M-250 MS30M-100B MS30M-200B MS30M-350B MS30M-500B MS50-100BK MS50-200BK MS50-350BK MS50-500BK MS50M-100BK MS50M-200BK MS50M-350BK MS50M-500BK MS100-100B MS100-200B MS100-350B MS100-500B MS100M-100B MS100M-200B MS100M-350B MS100M-500B MS200-100B MS200-200B MS200-300B
標準仕様/特殊仕様 標準 特殊 特殊 特殊 特殊 特殊 標準 標準 標準 標準 特殊 標準 標準 標準 特殊 特殊 特殊 特殊 特殊 標準 標準 標準 特殊 特殊 特殊 特殊 特殊 標準 標準 特殊
推力 瞬時最大推力(kN) 2 2 10 30 50 50 100 70 200
適用推力(kN) 1.5 1.5 7 21 45 50 70 70 150
ストローク ストローク(mm) 100 200 100 200 100 150 250 100 200 350 500 100 200 350 500 100 200 350 500 100 200 350 500 100 200 350 500 100 200 300
最大送り速度(mm/sec) 225 210 100 300 250 150 150 90 115
寸法 A(mm) 162 特殊仕様のため
お問い合わせください
162 特殊仕様のため
お問い合わせください
335 特殊仕様のため
お問い合わせください
335 415 415 415 特殊仕様のため
お問い合わせください
535 535 535 特殊仕様のため
お問い合わせください
535 535 535 特殊仕様のため
お問い合わせください
535 535 535 特殊仕様のため
お問い合わせください
560 560 560 特殊仕様のため
お問い合わせください
721 721 特殊仕様のため
お問い合わせください
B(mm) 262 262 466 671 573 698 878 781 861 1041 781 861 1041 781 861 1041 806 886 1066 1146 1246
C(mm) 108 108 152 152 215 215 215 290 290 290 290 290 290 290 290 290 290 290 290 451 451
D(mm) 48 48 65 65 94 94 94 135 135 135 135 135 135 135 135 135 135 135 135 228 228
重量(kg) 3.5 3.5 13 18 33 37 43 79 85 99 84 90 104 84 90 104 84 90 104 170 184
備考 推奨代替品(※) MS2L-100B MS2L-200B
図面ダウンロード PDF DXF
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
PDF DXF PDF DXF PDF DXF
お問合せ
ください
PDF DXF PDF DXF PDF DXF
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
PDF DXF PDF DXF PDF DXF
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
PDF DXF PDF DXF
お問合せ
ください

(*1) 機械的寿命を考慮した適用推力です。
※本仕様は改良等により予告なく変更される場合があります。
最新情報につきましては弊社担当営業までお問合せください。

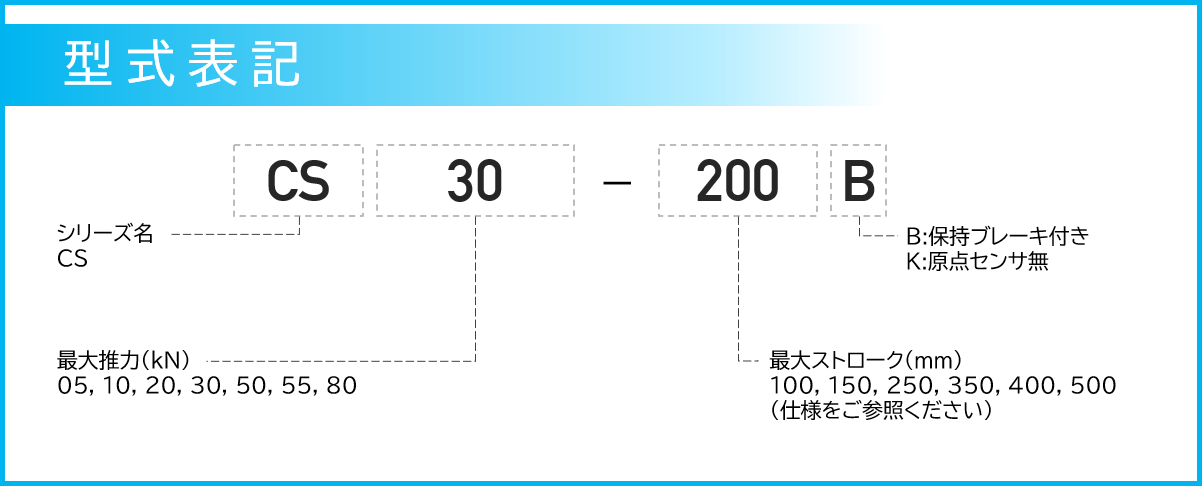

CSシリーズ

従来モデルです。

ACサーボプレス寸法図

左右にスクロールします

型式 CS05-100B CS05-150B CS05-250B CS10-100B CS10-150B CS10-250B CS20-100B CS20-200B CS20-350B CS20-400B CS30-100B CS30-200B CS30-350B CS30-400B CS30-500B CS50-100B CS50-200B CS50-350B CS55-100BK CS55-200BK CS55-350BK CS55-400BK CS55-500BK CS80-100BK CS80-200BK CS80-350BK CS80-400BK CS80-500BK
標準仕様/特殊仕様 標準 特殊 標準 標準 特殊 標準 標準 標準 標準 特殊 標準 標準 標準 特殊 特殊 標準 標準 標準 標準 標準 標準 特殊 特殊 標準 標準 標準 特殊 特殊
推力 瞬時最大推力(kN) 5 10 20 30 50 55 80
適用推力(kN) 3 7 14 21 40 45 70
ストローク ストローク(mm) 100 150 250 100 150 250 100 200 350 400 100 200 350 400 500 100 200 350 100 200 350 400 500 100 200 350 400 500
最大送り速度(mm/sec) 300 180 270 240 150 200 135
寸法 A(mm) 335 特殊仕様のため
お問い合わせください
335 335 特殊仕様のため
お問い合わせください
335 390 390 390 特殊仕様のため
お問い合わせください
398 398 398 特殊仕様のため
お問い合わせください
特殊仕様のため
お問い合わせください
565 565 565 535 535 535 特殊仕様のため
お問い合わせください
特殊仕様のため
お問い合わせください
535 535 535 特殊仕様のため
お問い合わせください
特殊仕様のため
お問い合わせください
B(mm) 466 671 466 671 511 651 851 556 681 861 811 891 1071 781 861 1041 781 861 1041
C(mm) 150 150 150 150 200 200 200 215 215 215 260 260 260 290 290 290 290 290 290
D(mm) 65 65 65 65 80 80 80 94 94 94 135 135 135 135 135 135 135 135 135
重量(kg) 13 18 13 18 24 28 34 32 36 42 73 79 93 76 82 96 76 82 96
備考 推奨代替品(※) GS5-100B GS5-150B GS5-250B GS10-100B GS10-150B GS10-250B GS25-100B GS25-200B GS25-350B GS25-400B GS30-100B GS30-200B GS30-350B GS30-500B CS55-100B CS55-200B
図面ダウンロード PDF DXF
お問合せ
ください
PDF DXF PDF DXF
お問合せ
ください
PDF DXF PDF DXF PDF DXF PDF DXF
お問合せ
ください
PDF DXF PDF DXF PDF DXF
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
お問合せ
ください
PDF DXF PDF DXF PDF DXF
お問合せ
ください
お問合せ
ください
PDF DXF PDF DXF PDF DXF
お問合せ
ください
お問合せ
ください

(*1) 機械的寿命を考慮した適用推力です。
※本仕様は改良等により予告なく変更される場合があります。
最新情報につきましては弊社担当営業までお問合せください。
