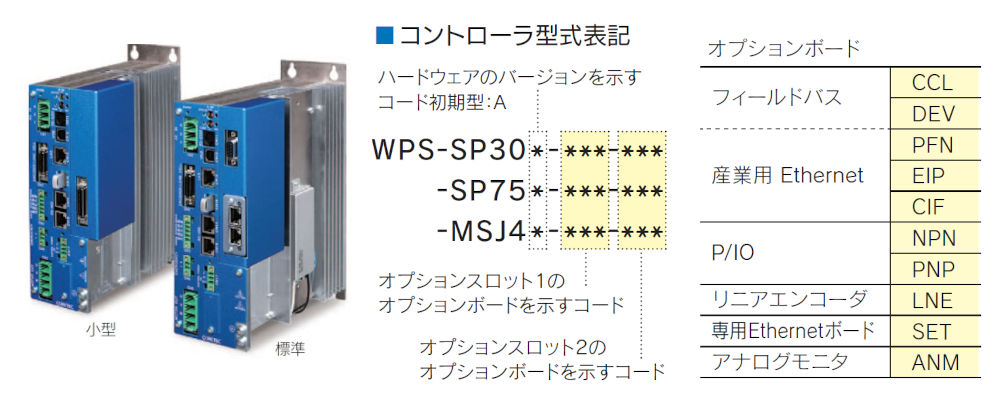

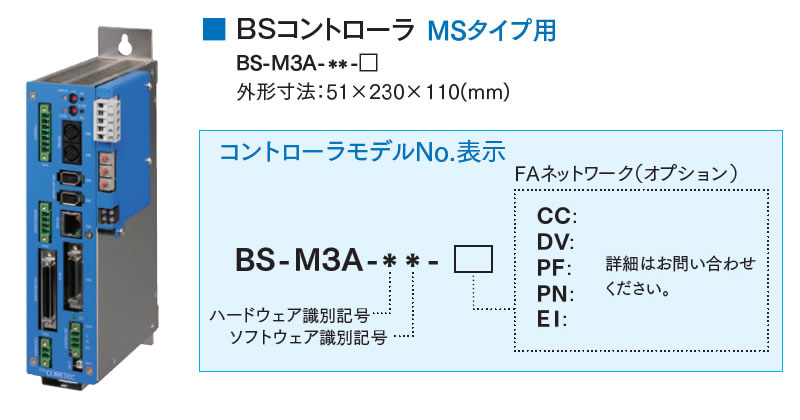

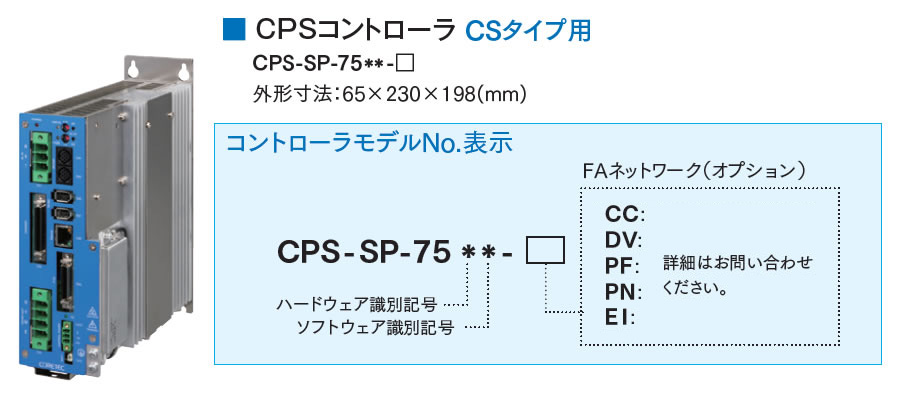

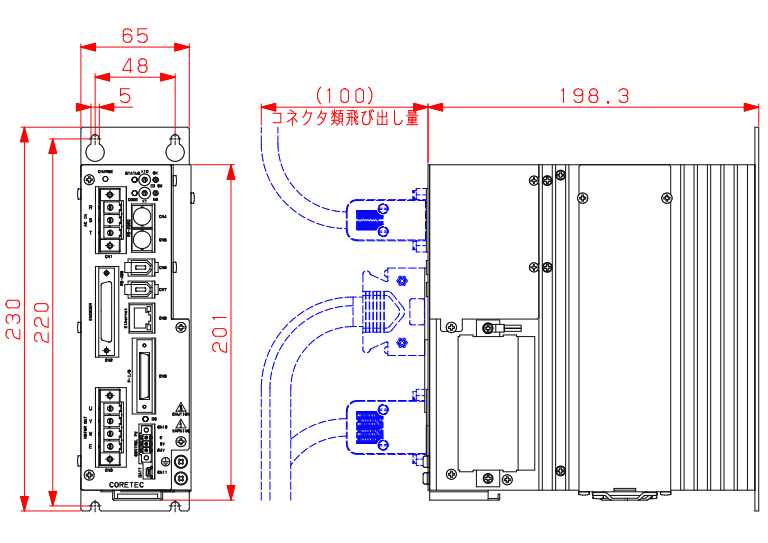

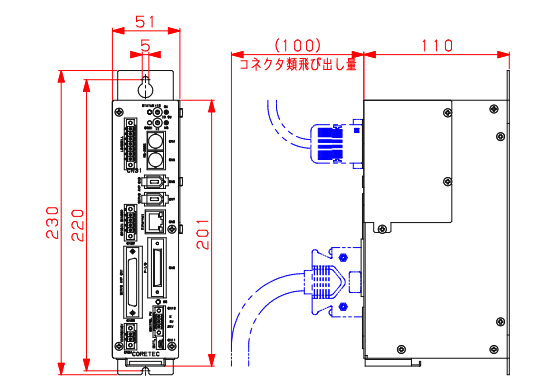

専用コントローラ 仕様と図面データ HOME トップページ サーボプレスとは？商品情報 ACサーボプレス 専用コントローラ仕様と図面データ ACサーボプレスの特長 専用コントローラ ご検討中のお客様へ システム構成 仕様と図面データ IPSコントローラ、CPSコントローラで培ってきた経験と技術が、WPSコントローラとして生まれ変わりました。 歴代コントローラの特長を引継ぎつつ、最先端の手法とアイテムを積極的に採用。 お使いのCS、MSシリーズのACサーボプレスも制御可能で、CPSコントローラからのプログラム変換機能もご用意しています。 ラインナップ WPSコントローラ CPSコントローラ BSコントローラ ACサーボプレス（ユニット） WPSコントローラ 基本性能と機能が大幅に進化した最新型のコントローラです。 新型「WPSコントローラ」とは？ 商品名 小型コントローラ 標準コントローラ MSJ4コントローラ 型式 WPS-SP30 WPS-SP75 WPS-MSJ4 制御電源 DC24V±10% 動力電源 三相200-230V±10% 50/60Hz – 冷却方法 自然空冷 内蔵ファン強制空冷 – 回生機能 – 80W回生抵抗 – 外形サイズ（mm） 65×180×242 75×190×242 51×110×230 寸法図 商品名 コントローラ型式 図面ダウンロード 標準コントローラ WPS-□□75□-CCL PDF WPS-□□75□-DEV PDF WPS-□□75□-EIP PDF WPS-□□75□-NPN PDF WPS-□□75□-PFN PDF MSJ4コントローラ WPS-MSJ4□-CCL PDF WPS-MSJ4□-DEV PDF WPS-MSJ4□-EIP PDF WPS-MSJ4□-NPN PDF WPS-MSJ4□-PFN PDF ※小型コントローラの図面は準備中です。ご了承ください。 CPSコントローラ 項 目 内 容 外 形 外形寸法参照 周囲条件 温 度 0～50℃ 湿 度 85％以下（結露無きこと） 標 高 標高1000m以下 設置場所 腐食性ガス、切削油、金属粉、油等の有害な場所は不可 動力電源 三相又は単相 AC100～230V±10%、50/60Hz ※1 接地 D種接地工事 制御電源 DC24V±10% 制御電源消費電力[W] 15 冷却方式 強制空冷 取付方法 背面パネル取付型 耐震動 0.5G（10～50Hz） 耐衝撃 5G シリアル通信 RS-485 19.2～76.8kbps 専用プロトコル マルチドロップ接続 シリアル通信 RS-232C 19.2～76.8kbps 専用プロトコル Ethernet UDP/IP 固定IPアドレス ロードセル精度 ±1.5％@ロードセルフルスケール 荷重センサ分解能 12Bit 入力信号 スタート、リセット、プログラム選択、ユーザー入力ビットなど 出力信号 運転準備、動作中、判定、アラーム、ユーザー出力ビットなど 状態表示 専用LED4個 ケーブル長 最大30m 実行プログラム 31点 実行結果保存機能 4000回分 ※1 AC100Vでご使用の場合は規定の最高速度に達しません。 また単相でのご使用はサーボプレスCS05、CS10以外では推奨しません。リプル電流の増大に伴う発熱、電解コンデンサの短寿命化を招くためです。 AC220V以上でのご使用は回生放電の発生頻度が高まります。回生抵抗の過熱には十分ご注意ください。 ※ 本仕様は改良等により予告なく変更される場合があります。最新情報につきましては 弊社担当営業までお問合せください。 寸法図 コントローラ型式 図面ダウンロード CPS-□□-75G□ PDF CPS-□□-75H□-CC PDF CPS-□□-75H□-DV PDF CPS-□□-75H□-EI PDF BSコントローラ 項 目 内 容 外 形 外形寸法参照 周囲条件 温 度 0～50℃ 湿 度 85％以下（結露無きこと） 標 高 標高1000m以下 設置場所 腐食性ガス、切削油、金属粉、油等の有害な場所は不可 制御電源 DC24V±10% 接地 D種接地工事 制御電源 DC24V±10% 制御電源消費電力[W] 6 取付方法 背面パネル取付型 耐震動 0.5G（10～50Hz） 耐衝撃 5G シリアル通信 RS-485 115.2kbps サーボアンプ占有 シリアル通信 RS-232C 19.2～76.8kbps 専用プロトコル Ethernet UDP/IP 固定IPアドレス ロードセル精度 ±1.5％@ロードセルフルスケール 荷重センサ分解能 12Bit 入力信号 スタート、リセット、プログラム選択、ユーザー入力ビットなど 出力信号 運転準備、動作中、判定、アラーム、ユーザー出力ビットなど 状態表示 専用LED4個 ケーブル長 最大30m 実行プログラム 31点 実行結果保存機能 4000回分 寸法図 コントローラ型式 図面ダウンロード BS-M3A-1□ PDF BS-M3A-1□-CC PDF BS-M3A-1□-DV PDF BS-M3A-1□-EI PDF ACサーボプレス メニュー
