【サンプルテスト事例】⑤セラミックシート外観検査

この記事をAIでポッドキャスト風の音声にしました。
予備知識にも触れながら4分ほどにまとめています。是非お試しください！

コアテックでは、画像検査についてお悩みのお客様にサンプルテストサービスをご提案しております。
このブログでは実際にお客様からのご要望に沿ってサンプルテストを行った一事例をご紹介します。
▶▶▶サンプルテストサービスとは？詳細はこちら

第5回のサンプルテストの内容は、「セラミックシート外観検査」です。

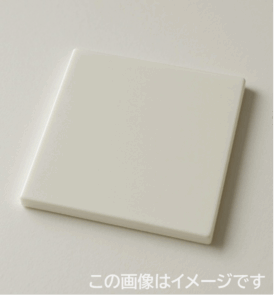

🔹ワーク：セラミックシート
🔹検査項目：ピンホール、割れ、欠け（ワーク外周）、ヒビ
🔹その他ご要望：撮像から検査ソフト開発まで

お客様からのご要望は、セラミックシートの搬送中に検査を行い、欠点の検出を行いたいというものでした。
検査対象は厚みが薄いセラミックシートで、焼成後に割れやヒビ、外周部に発生する欠けの自動検査化したいとご相談いただきました。

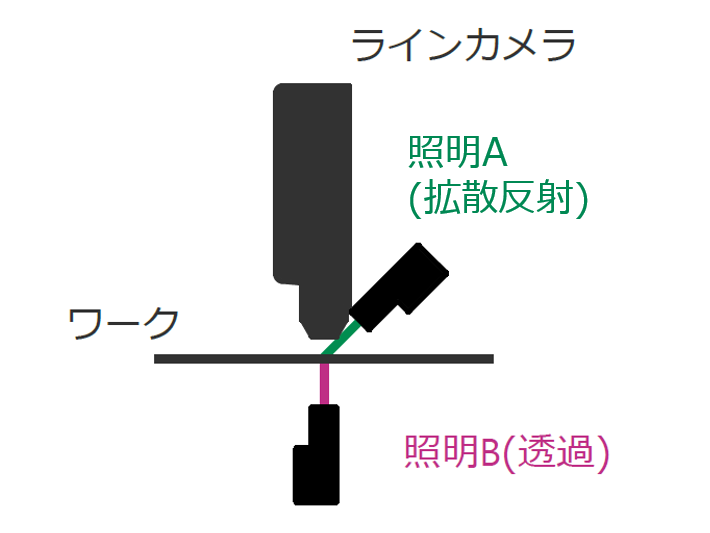

コアテックの接写型ラインカメラを使用し、照明条件は拡散反射照明・透過照明の２条件を併用し撮像を行いました。

💡照明条件と検出項目

コアテックの接写型ラインカメラは、１度の撮像で、最大３種類の照明を同時に撮像が可能です。
今回、中央に発生するヒビとそのほかの欠陥に分けて、照明を使い分けるご提案をしました。

照明に関してはこちらの記事もご覧ください▼

2021.05.12

2025.12.09

専用LED照明

…

コアテックではカメラ製作・取付機構製作から検査ソフトまで一括して対応ができます。
また、ワークをコアテックへ送って検証を行う『サンプルテストサービス』の他、デモ機を貸出し、ご自身で撮像画像を確認できる
『ProScanT-mini貸出サービス』も行っています。画像処理にお悩みの方はぜひお気軽にお申込みください。
