接写型ラインカメラの調整方法のご紹介

接写型ラインカメラはGRINレンズアレイを採用し、内蔵しています。
従来のレンズが別体となっているマシンビジョンカメラとは、フォーカスの調整方法が異なります。

作動距離は11mmまたは17mm仕様となっています。（作動距離は機種によって異なるためスペック表をご確認ください）
事前に作動距離分のプレートをご用意いただくと、調整がスムーズです。

フォーカスの微調整は、カメラと対象物の距離で行います。
設置する装置側に、調整機構を設けていただく必要があります。

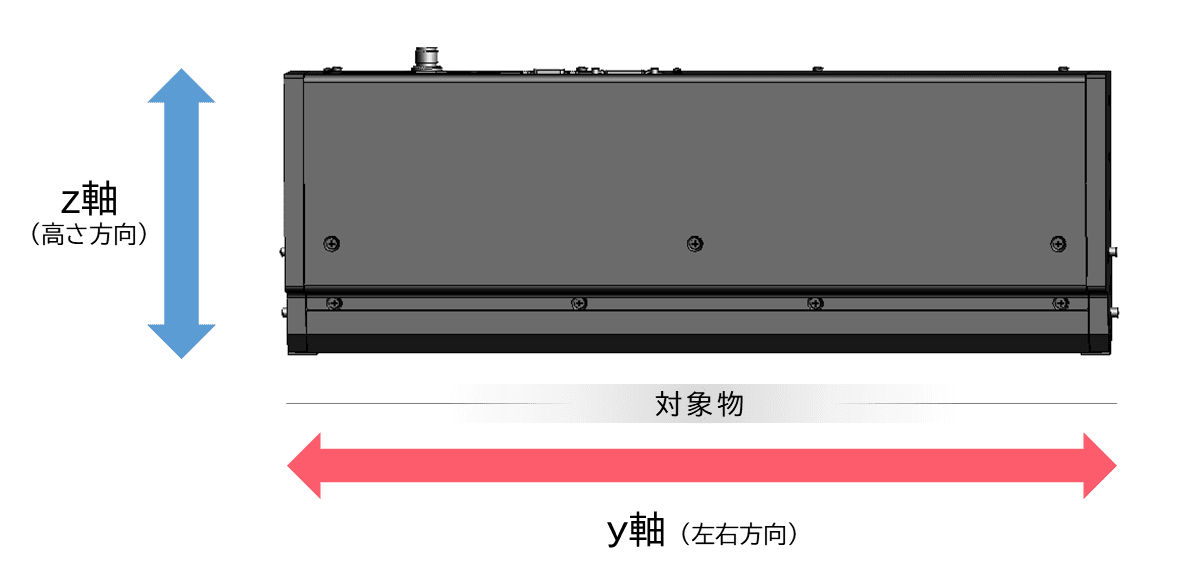

調整機構には、高さ方向（z軸）と左右方向（y軸）の駆動軸を設けていただき、駆動分解能は0.1mm程度をおすすめします。

対象物を撮像し、モニターに波形を表示します。

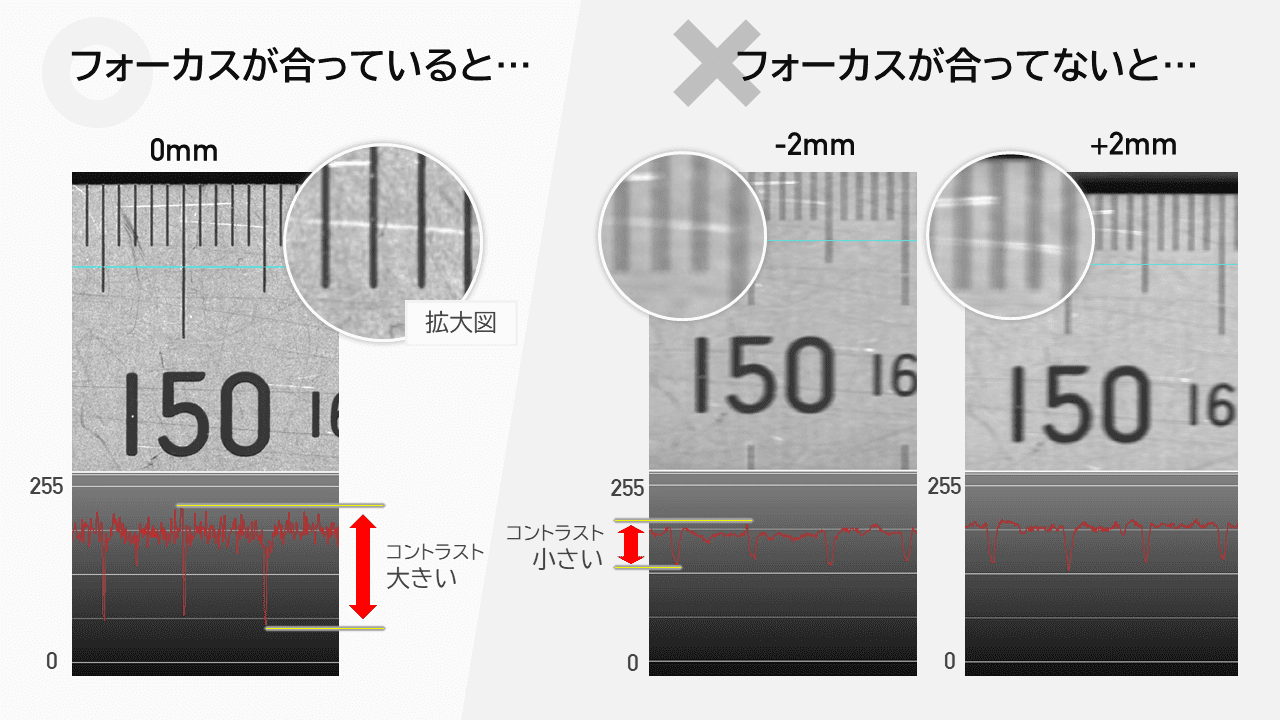

フォーカスが合っていれば、コントラスト差がある部分で、波形のエッジが立つようになります。
逆にフォーカスが合っていなければ、波形のエッジがなだらかになります。

これまで、調整機構の製作はお客様にお願いしていたため、「設計が大変」「幅方向が想定以上に大きくなってしまう」「オプションで準備してもらえないか？」と、お問い合わせをいただいておりました。

そこで、接写型ラインカメラのオプションとしてフォーカス調整機構をラインナップしました。

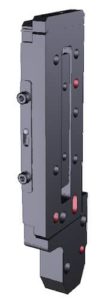

接写型ラインカメラの両側に、調整機構を取り付けてお使いいただけます。

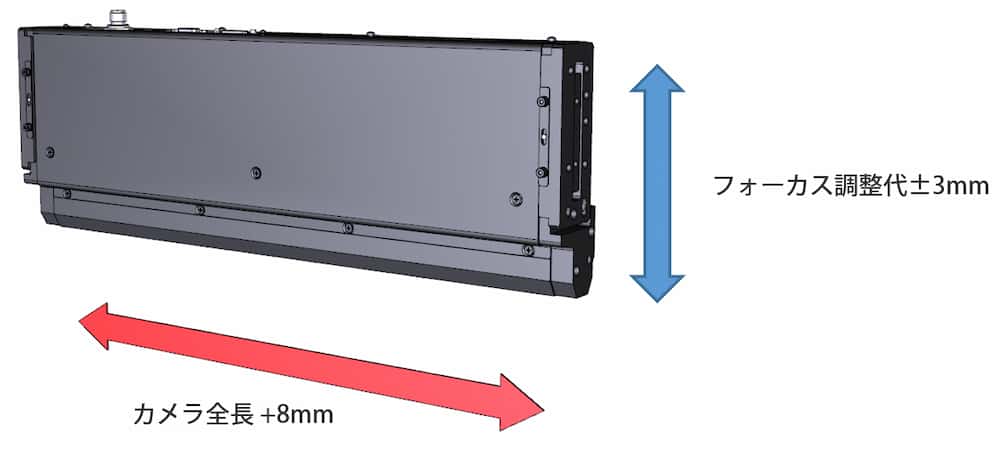

・薄型設計なので、カメラの全長は+8mm程度を実現しています。
・フォーカス調整代は±3mmです。

【備考】
・接写型ラインカメラの読取幅が1445mm以下のモデルを推奨しております。
・1540mm以上の機種はご相談ください。

本オプションを使用した、詳しいフォーカス調整手順をまとめた資料（PDF）ご用意しました。
