油圧プレスとサーボプレスの調整方法を比較

ストローク長さとは上死点から下死点までの距離のことを表します。
金型やダイセットの高さに合わせて変更しますが、薄板の打抜きやせん断加工の場合は、シビアなストローク長さの設定は必要ないため、ストローク長さが短い機種を選ばれた方が生産性がアップします。
逆に曲げ加工などの場合は、押し込むための長さが必要となるため、ストローク長さが長い機種が必要となります。

コアテック製のサーボプレス機であるマルチプレスはACサーボプレスのようなプログラム制御ではなく、ウィザード方式で設定します。数値設定もタッチパネルで行うため、PCやキーボードなどは必要ありません。

1回のプレス動作をアプローチ速度終了位置、接触速度終了位置、停止位置の3段階に分けて設定できます。
圧入距離、ドゥエルタイム、戻る位置の3項目は必要に応じて設定します。

アプローチ速度終了位置	必須	空走部分が終わる位置です。一般的に原点からこの位置までは、最高速で設定することが多いです。
接触速度終了位置	必須	金型とワークが接触する位置を指定します。
停止位置	必須	下死点位置のことで、これ以上は下降させない位置を設定します。
圧入距離		(＊)接触位置から指定した数値だけ下降させます。公差の範囲で接触位置が変わる際に使用します。
ドゥエルタイム		目標位置に到達したときの荷重の保持時間を指定できます。主にスプリングバックを軽減する目的で使用されます。
戻る位置		2回目以降のプレス動作で、原点まで戻る必要がない場合に使用します。空走距離を短くし、サイクルタイム短縮を図ります。

(*)接触位置：アプローチ速度終了位置から、接触速度終了位置の範囲で、荷重を検知した位置を接触位置として認識します。

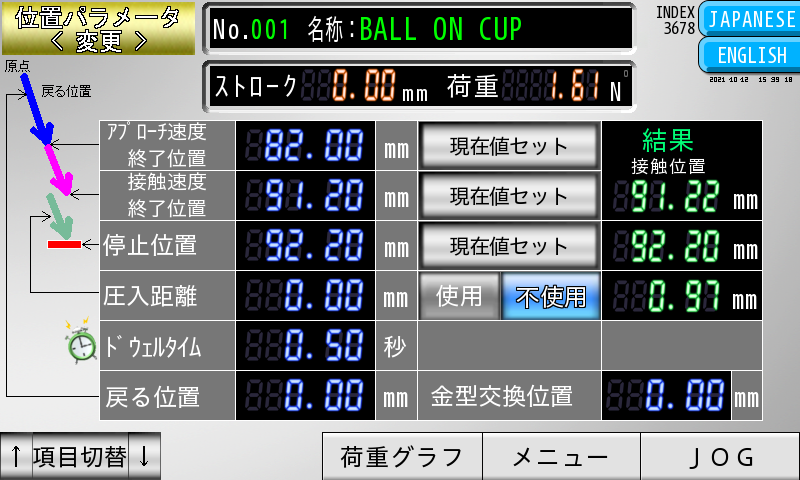

位置パラメータの設定画面

スライド長さと同様に、ウィザード方式で設定します。

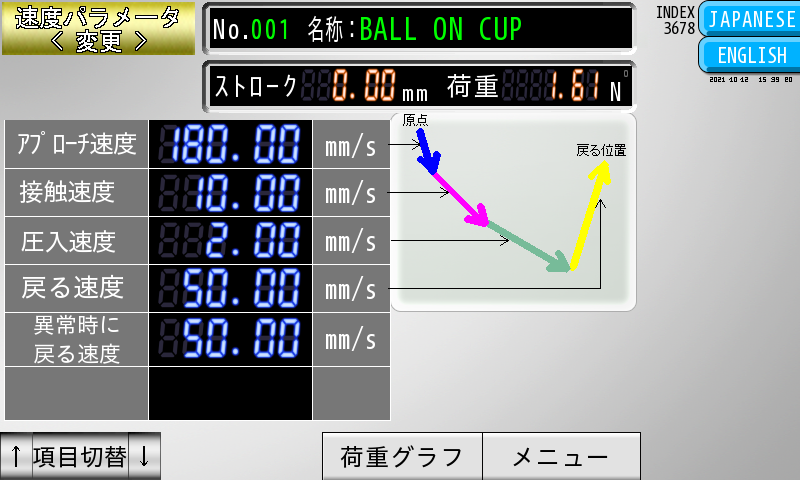

1回のプレス動作をアプローチ速度、接触速度、圧入速度、戻る速度の4段階に分けて設定できます。

アプローチ速度	必須	空走部分の下降速度で
接触速度	必須	ワークに接触する際の速度で、減速（低速）設定することで金型の負担を軽減します
圧入速度	必須	金型とワークが接触してから加工完了までの速度で、ワークによって最適な速度は異なります。
戻る速度	必須	加工が終了後に原点に戻るときの速度です。一般的には最高速に設定しますが、場合によっては低速にすることもあります。
異常時に戻る速度	必須	NG判定したときに、原点位置まで戻る速度です。
